Sibles GATT 服務

GATT

通用屬性配置文件（GATT）使用屬性（ATT）協議來定義一個服務框架來傳輸數據。 GATT 定義了兩個角色，客戶端和服務器。

• 服務端按照ATT數據格式構建服務數據庫，響應客戶端的命令和請求。
• 客戶端發現服務器的數據庫并向服務器發送命令和請求。
• GATT 定義了客戶端和服務器之間發現、讀取、寫入、通知和指示以交換數據的過程。

一個屬性數據由4部分組成：

• 屬性句柄，是指定屬性的索引。 該值是從 0x0001 到 0xFFFF。
• 屬性類型通過位/128位uuid對屬性句柄的描述。 uuid 可以是 SIG 分配的或用戶自定義的。
• 屬性值，是屬性的數據。
• 屬性權限，指示屬性是否可以讀取或?qū)懭搿?/li>

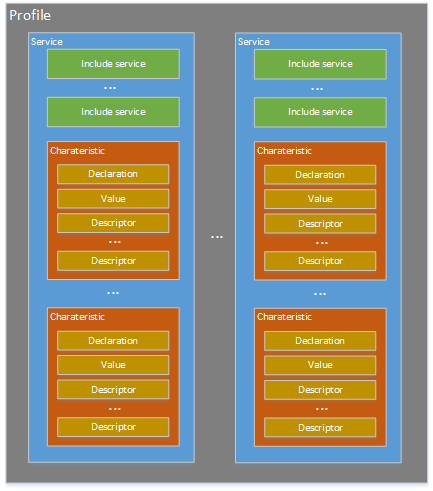

基于屬性，服務框架層次結構為：配置文件、服務、包含服務和特征。

• 配置文件是由一個或多個服務組成的高級概念。 它定義了訪問服務的行為。
• 服務由幾個包括服務和特征組成。 它定義了數據格式和相關的行為。
• 包含服務是指服務器上存在的其他服務定義。
• 特征描述詳細數據格式和行為。 它包含特征聲明、特征值和特征描述符。

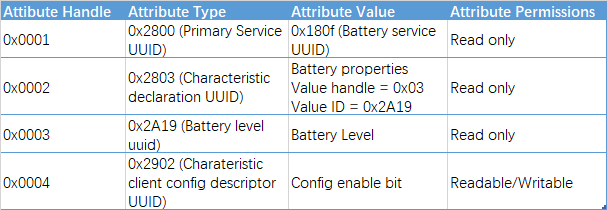

以下是電池服務的示例。 電池服務是通知客戶電池更換。 因此，該服務具有具有可讀性和通知屬性的電池電量特性。 客戶端可以編寫客戶端特征配置描述符（CCCD）以啟用通知。 然后電池服務將通知電池電量。

實現GATT服務。

Sibles GATT 服務提供了可以由工具生成的格式化 API。 用戶還可以按照以下步驟通過 API 自定義 GATT 服務：

1. 構建 GATT 服務并注冊到 SIBLEs GATT 服務。 該服務將自動從藍牙堆棧中保存用戶 GATT 服務的分配 GATT 句柄。
2. 注冊設置/獲取回調以響應客戶端命令。 SIBLEs GATT 服務將使用指定的句柄通知用戶客戶端請求。

以下是電池服務的示例：

// Battery Service Attributes Indexes which are mapping to GATT handle.
enum
{
    BAS_IDX_SVC,

    BAS_IDX_BATT_LVL_CHAR,
    BAS_IDX_BATT_LVL_VAL,
    BAS_IDX_BATT_LVL_NTF_CFG,

    BAS_IDX_NB,
};

typedef enum
{
    BASS_STATE_IDLE,
    BASS_STATE_READY,
    BASS_STATE_BUSY,
} ble_bass_state_t;



// Full BAS Database Description - Used to add attributes into the database
const struct attm_desc bas_att_db[BAS_IDX_NB] =
{
    // Battery Service Declaration
    [BAS_IDX_SVC]                  =   {ATT_DECL_PRIMARY_SERVICE,  PERM(RD, ENABLE), 0, 0},

    // Battery Level Characteristic Declaration
    [BAS_IDX_BATT_LVL_CHAR]        =   {ATT_DECL_CHARACTERISTIC,   PERM(RD, ENABLE), 0, 0},
    // Battery Level Characteristic Value
    [BAS_IDX_BATT_LVL_VAL]         =   {ATT_CHAR_BATTERY_LEVEL,    PERM(RD, ENABLE) | PERM(NTF, ENABLE), PERM(RI, ENABLE), 0},
    // Battery Level Characteristic - Client Characteristic Configuration Descriptor
    [BAS_IDX_BATT_LVL_NTF_CFG]     =   {ATT_DESC_CLIENT_CHAR_CFG,  PERM(RD, ENABLE) | PERM(WRITE_REQ, ENABLE), 0, 0},
};


typedef struct
{
    ble_bass_callback callback;
    sibles_hdl handle;
    uint8_t state;
    uint8_t cccd_enable;
    uint8_t bas_lvl;
} ble_bass_env_t;

static ble_bass_env_t g_bass_env_t;

static ble_bass_env_t *ble_bass_get_env(void)
{
    return &g_bass_env_t;
}

// Read callback for specfied index.
static uint8_t *ble_bass_get_cbk(uint8_t conn_idx, uint8_t idx, uint16_t *len)
{
    ble_bass_env_t *env = ble_bass_get_env();
    switch (idx)
    {
    case BAS_IDX_BATT_LVL_VAL:
    {
        *len = sizeof(uint8_t);
        if (env->callback)
            env->bas_lvl = env->callback(conn_idx, BLE_BASS_GET_BATTERY_LVL);
        rt_kprintf("battery lvl %d", env->bas_lvl);
        return &env->bas_lvl;
        break;
    }
    default:
        break;
    }
    *len = 0;
    return NULL;
}

// Write callback for specfied index.
static uint8_t ble_bass_set_cbk(uint8_t conn_idx, sibles_set_cbk_t *para)
{
    ble_bass_env_t *env = ble_bass_get_env();
    switch (para->idx)
    {
    case BAS_IDX_BATT_LVL_NTF_CFG:
    {
        rt_kprintf("bas enable %d", *(para->value));
        env->cccd_enable = *(para->value);
        break;
    }
    default:
        break;
    }
    return 0;
}

int8_t ble_bass_notify_battery_lvl(uint8_t conn_idx, uint8_t lvl)
{
    ble_bass_env_t *env = ble_bass_get_env();
    uint8_t ret = -1;
    if (env->state == BASS_STATE_READY)
    {
        if (env->bas_lvl != lvl)
        {
            env->bas_lvl = lvl;
            sibles_value_t value;
            value.hdl = env->handle;
            value.idx = BAS_IDX_BATT_LVL_VAL;
            value.len = sizeof(uint8_t);
            value.value = &env->bas_lvl;
            int ret = sibles_write_value(conn_idx, &value);
            ret = 0;
        }
        ret = -2;
    }
    return ret;
}



void ble_bass_init(ble_bass_callback callback, uint8_t battery_lvl)
{
    ble_bass_env_t *env = ble_bass_get_env();

    if (env->state == BASS_STATE_IDLE)
    {
        sibles_register_svc_t svc;

        // Provided battery database.
        svc.att_db = (struct attm_desc *)&bas_att_db
        svc.num_entry = BAS_IDX_NB;
        svc.sec_lvl = PERM(SVC_AUTH, NO_AUTH);
        svc.uuid = ATT_SVC_BATTERY_SERVICE;
        env->handle = sibles_register_svc(&svc);
        if (env->handle)
            sibles_register_cbk(env->handle, ble_bass_get_cbk, ble_bass_set_cbk);  // Register read/write callback to respond client access.
        env->state = BASS_STATE_READY;
    }
    env->bas_lvl = battery_lvl;
    env->callback = callback;
}

消息流

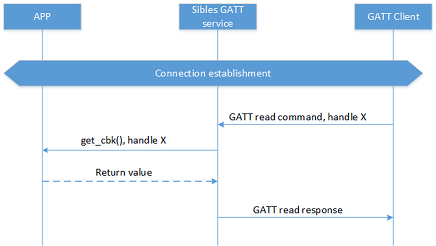

• 立即閱讀回復

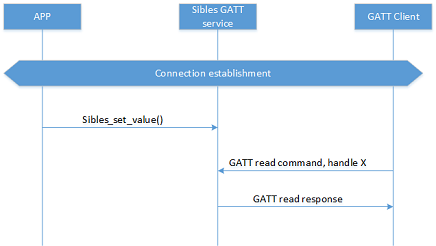

• 讀取響應預設

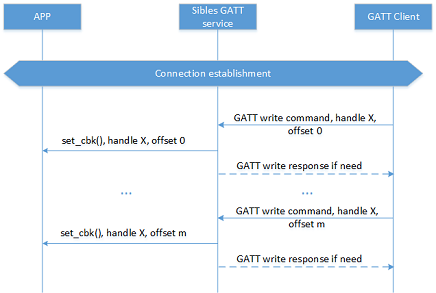

• 寫回復

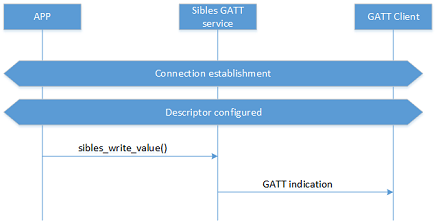

• 指示
