圖形應用框架

名詞解釋

App - 指一個應用程序的GUI部分，即MVC模型中的View部分，它是page的集合。支持內置App以及動態安裝App。
Page - 指一個顯示頁面，允許用戶在上面創建控件、注冊輸入設備處理、鏈接數據服務并顯示，（注意這不是lv_page）。每個page擁有獨立的lv_screen，狀態處理回調函數，以及轉場動畫
lv_screen - littleVGL上的虛擬屏幕，一個物理LCD上同一時間只能顯示一個lv_screen的內容，輸入設備只能操作當前顯示的lv_screen

功能

• 提供App之間、App內部的顯示界面的調度以及轉場動畫
• 提供App打開順序、App內部Page打開順序的記錄
• 支持后臺刷新App/page

限制

• 一個App至少包含一個page
• 一個page可以從屬任意App
• 同時只能有一個page處于active狀態
• 同時只能有一個App處于avtive狀態

Page間的調度

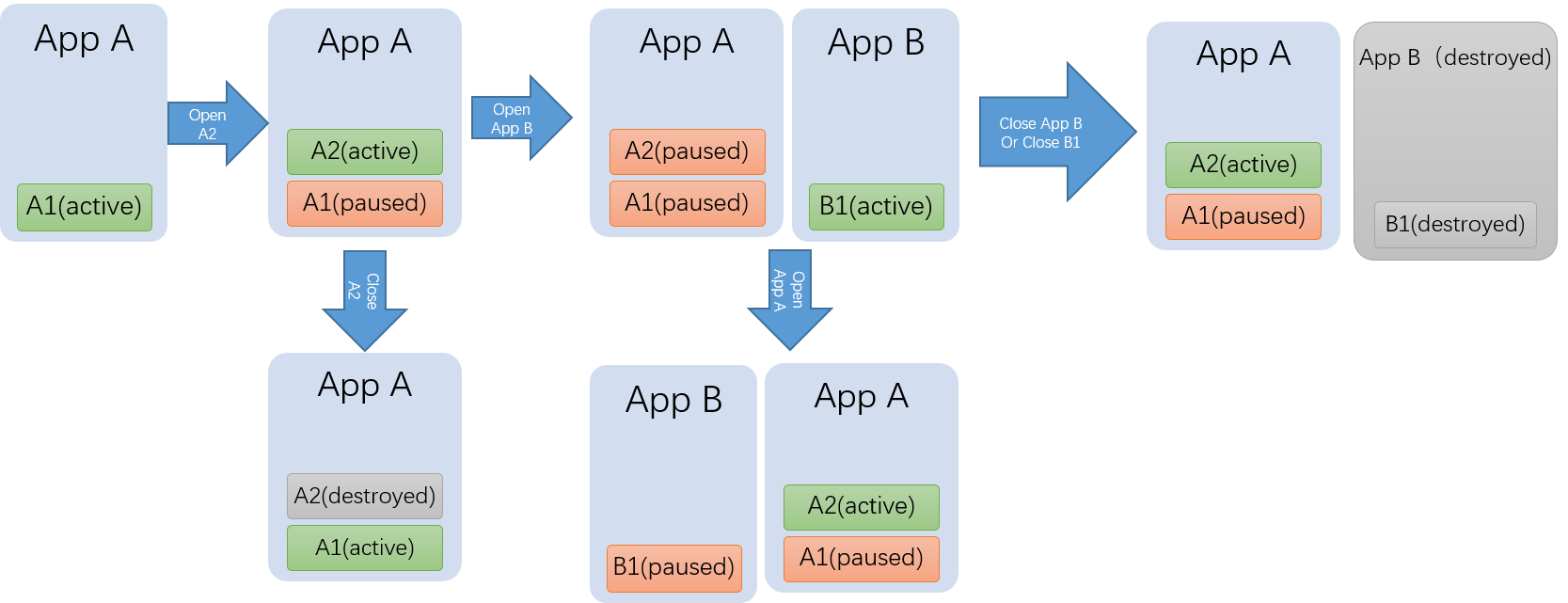

AppA、AppB各有3個page，分別表示為A1~A3,B1~B3 下圖顯示了各種調度情況下各Page的最終狀態(注意此處忽略了過渡態)

Figure 1: Page間的調度

Page狀態機和各狀態的實現規范

• entryfunction() - 啟動page函數, 如果不需要參數，此步驟可以并入on_start
  • 分配內存
  • 接收處理參數
• on_start()
  • 創建/布局當前page內的lv控件
  • 訂閱service
  • 向service request 數據
• on_resume()
  • 運行app內部的lv_task/timer
• on_pause()
  • 停止（或刪除）app內部lv_task
• on_stop()
  • 退訂service
  • 釋放內存
  • 創建的lv控件會自動刪除，可以不用主動刪除

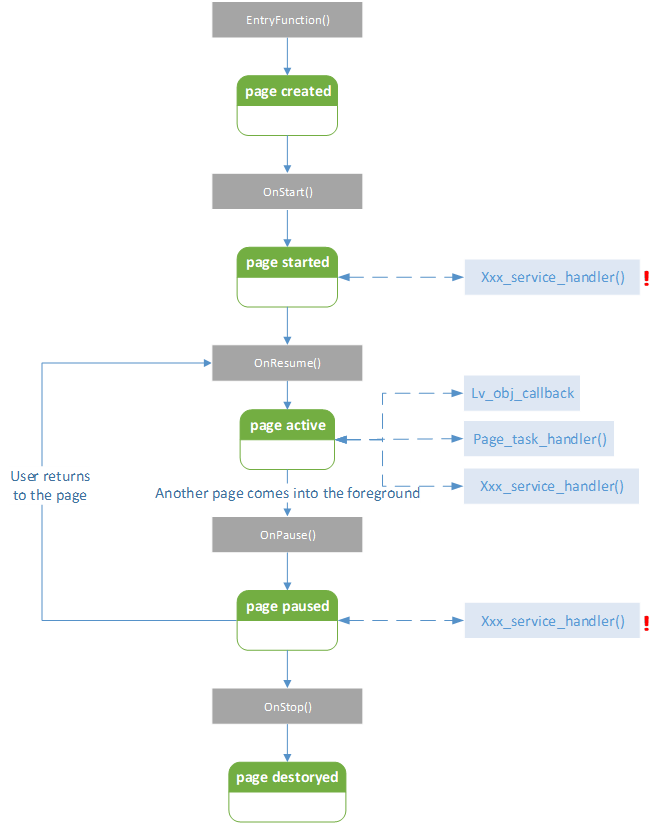

Figure 2: Page內部狀態機

圖片示例中其他處理函數說明：

• xxx_service_callback()
  Page內訂閱服務的處理函數

  See also

  Data service interface

• Page’s lv_task()
  Page內可選的lv_task處理函數
• lv_obj_callback()
  littleVGL object的事件處理函數

常用API說明

GUI Application Framework

Application example

typedef struct
{
    lv_obj_t *title_text;
    lv_obj_t *img_arrow;

    lv_img_dsc_t *p_img_arrow_dsc;

    datac_handle_t srv_handle;
    uint32_t last_degree;
} app_compass_t;


static app_compass_t *p_compass = NULL;

static void compass_request_data(void)
{
    data_msg_t msg;
    data_service_init_msg(&msg, MSG_SRV_COMPASS_CUR_VAL_GET_REQ, 0);
    datac_send_msg(p_compass->srv_handle, &msg);
}

static int compass_data_callback(data_callback_arg_t *arg)
{
    switch (arg->msg_id)
    {
        case MSG_SERVICE_SUBSCRIBE_RSP:
        {
            data_rsp_t *rsp;
            rsp = (data_rsp_t *)arg->data;
            RT_ASSERT(rsp);
            /* Subscribe data error*/
            if (rsp->result < 0)
            {
                p_compass->srv_handle = DATA_CONN_INVALID_ID;
            }
            else
            {
                /* Request compass degree*/
                compass_request_data();
            }

            break;
        }

        case MSG_SRV_COMPASS_CUR_VAL_GET_RSP:
        {
            compass_data_t *data = (compass_data_t *)arg->data;

            if(data)
            {
                /* Valid data*/
                if(data->accuracy > 0)
                {
                    uint32_t degree = (3600 - data->azimuth * 10);

                    /* Need update UI*/
                    if(degree != p_compass->last_degree)
                    {
                        char text_buf[20];

                        /* Update compass arrow angle*/
                        lv_img_set_angle(p_compass->img_arrow, degree);

                        /* Update compass angle label text*/
                        sprintf(text_buf, "%d d", degree);
                        lv_label_set_text(p_compass->title_text, text_buf);

                        p_compass->last_degree = degree;
                    }
                }
            }

            /* Request compass degree again*/
            compass_request_data();
        }
        break;

        default:
            break;
    }
    return 0;
}


static void on_start(void)
{
    if (NULL != p_compass)
        rt_free(p_compass);

    /* Alloc app memory*/
    p_compass = rt_malloc(sizeof(app_compass_t));
    memset(p_compass, 0, sizeof(app_compass_t));

    /* Create UI widgets*/
    {
        lv_obj_t *obj;

        obj = lv_img_create(lv_scr_act(), NULL);
        lv_img_set_src(obj, LV_EXT_IMG_GET(compass_bg));
        lv_obj_align(obj, NULL, LV_ALIGN_CENTER, 0, 0);

        obj = lv_img_create(lv_scr_act(), NULL);
        p_compass->img_arrow = obj;

        obj = lv_label_create(lv_scr_act(), NULL);
        lv_label_set_text(obj, "230 d");
        lv_obj_align(obj, NULL, LV_ALIGN_IN_TOP_LEFT, 10, 10);
        p_compass->title_text = obj;
    }

    /* Subscribe service data*/
    p_compass->srv_handle = ui_datac_subscribe("COMP",
                                                compass_data_callback, 0);
}

static void on_pause(void)
{
    /*Free SRAM image to save heap memory*/
    lv_img_set_src(p_compass->img_arrow, NULL);

    if(NULL != p_compass->p_img_arrow_dsc)
    {
        lv_img_buf_free(p_compass->p_img_arrow_dsc);
        p_compass->p_img_arrow_dsc = NULL;
    }
}

static void on_resume(void)
{
    const lv_img_dsc_t *org_img;

    org_img = LV_EXT_IMG_GET(compass_arrow);


    /*Copy image to SRAM to speed up*/
    p_compass->p_img_arrow_dsc = lv_img_buf_alloc(org_img->header.w,
                                                org_img->header.h,
                                                org_img->header.cf);

    memcpy((void *)p_compass->p_img_arrow_dsc->data, org_img->data, org_img->data_size);

    /* Update image's source and coordinates.*/
    lv_img_set_src(p_compass->img_arrow, p_compass->p_img_arrow_dsc);
    lv_obj_align(p_compass->img_arrow, NULL, LV_ALIGN_CENTER, 0, 0);
}

static void on_stop(void)
{
    /*unsubscribe service before exit app*/
    if (DATA_CONN_INVALID_ID != p_compass->srv_handle)
    {
        datac_unsubscribe(p_compass->srv_handle);
        p_compass->srv_handle = DATA_CONN_INVALID_ID;
    }

    if (NULL != p_compass)
    {
        rt_free(p_compass);
        p_compass = NULL;
    }
}

static void msg_handler(gui_app_msg_type_t msg, void *param)
{
    switch (msg)
    {
    case GUI_APP_MSG_ONSTART:
        on_start();
        break;

    case GUI_APP_MSG_ONRESUME:
        on_resume();
        break;

    case GUI_APP_MSG_ONPAUSE:
        on_pause();
        break;

    case GUI_APP_MSG_ONSTOP:
        on_stop();
        break;
    default:
        break;
    }
}


static int app_main(int argc, char *argv[])
{
    /* Regist root page message handler */
    gui_app_regist_msg_handler(argv[0], msg_handler);

    return 0;
}


/* Regist compass app */
BUILTIN_APP_EXPORT("compass", LV_EXT_IMG_GET(img_compass), "compass", app_main);
