EPIC

HAL EPIC模塊提供抽象的軟件接口操作硬件EPIC模塊，EPIC為一個2D圖形引擎，它支持的特性

主要特性

• alpha混疊兩幅圖片并保存到輸出buffer
• 以任意點為中心旋轉圖片（前景圖片）, 將旋轉后的圖片與背景圖片混疊，保存混疊后的結果到輸出buffer
• 縮小/放到圖片（前景圖），將縮放后的圖片與背景圖混疊，保存混疊后的結果到輸出buffer
• 一次GPU操作支持先旋轉后縮放，不需要中間緩存buffer
• 在給定buffer中填充不透明或半透明色
• 所有的圖形操作支持輪詢和中斷模式
• 輸入和輸出顏色格式不同即可實現顏色格式的自動轉換
• 混疊的兩幅圖大小可以不同并部分重疊，還可以指定混疊后區域的一部分作為輸出區域?qū)懭胼敵鯾uffer
• 背景圖和輸出圖可以復用同一個buffer， 比如背景圖和輸出圖都使用frame buffer
• 輸入圖片格式支持EZIP
• 支持小數坐標混疊(55X 不支持)

輸入輸出限制

功能	55X	58X	56X	54X
橫向縮放	3.8, 即縮小8倍，放大256倍, 精度1/256	10.16, 即縮小1024倍，放大65536倍, 精度1/65536	同58X	同58X
縱向縮放	橫向縱向縮放倍數固定一樣，不能分開配置	10.16, 即縮小1024倍，放大65536倍, 精度1/65536， 且可以和橫向縮放系數不一樣	同58X	同58X
旋轉角度	[0 ~ 3600], 單位為0.1度	同55X	同55X	同55X
水平鏡像	支持	支持	支持	支持
垂直鏡像	不支持	不支持	不支持	支持

Note

- 旋轉和縮放支持同時進行，并且支持同一錨點, 支持任意錨點。

- 鏡像支持任意錨點,且不能和旋轉、縮放同時進行。

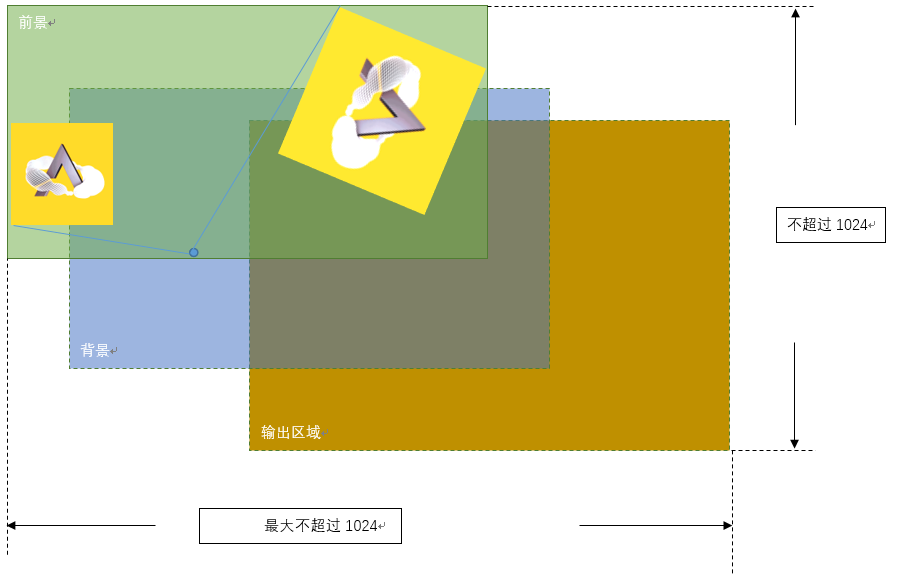

- 前景、背景、輸出區域的并集不超過1024*1024像素(其中前景指繞任意錨點變形后的圖像區域(包括錨點和旋轉前圖片))

例如, 前景圖為繞圖片外錨點旋轉并放大后, 與背景、輸出區域的并集不超過1024

顏色格式支持

輸入顏色格式支持	55X	58X	56X	54X
RGB565/ARGB8565/RGB888/ARGB88888	Y	Y	Y	Y
L8	N	Y	Y	Y
A4/A8 (Mask,Overwrite,Fill)	N	Y	Y	Y
YUV(YUYV/UYVY/iYUV)	N	N	Y	Y
A2 (Fill)	N	N	N	Y

輸出顏色格式支持	55X	58X	56X	54X
RGB565/ARGB8565/RGB888/ARGB88888	Y	Y	Y	Y

關圖像問題的建議

• 用于旋轉或縮放的圖像在最外一圈加上一些透明像素(或者背景色),防止縮放時出現切邊和旋轉時出現鋸齒
• 為防止縮放出現不連續,對于連續縮放場景縮放系數差值要大于1/256(即縮放精度不能超過1/256)
• 雖然旋轉和縮放可以同時進行，但建議一次只執行一種變換以保證更好的輸出圖形質量
• 放大時建議使用圖片左上角作為錨點，防止出現錨點抖動
• EZIP格式的圖片不能用于旋轉

詳細的API說明請參考 EPIC 。

顏色在sram的存儲格式

	bit31~bit25	bit24~bit17	bit16~bit8	bit7~bit0
RGB565	/	/	R4~R0G5~G3	G2~G0B4~B0
ARGB8565	/	A7 ~ A0	R4~R0G5~G3	G2~G0B4~B0
RGB888	/	R7 ~ R0	G7 ~ G0	B7 ~ B0
ARGB8888	A7 ~ A0	R7 ~ R0	G7 ~ G0	B7 ~ B0
A8	D7 ~ D0	C7~C0	B7~B0	A7~A0
A4	/	/	D3~D0C3~C0	B3~B0A3~A0
A2	/	/	H1H0G1G0F1F0E1E0	D1D0C1C0B1B0A1A0

Note

顏色數據均是緊密存放，在A2/A4/A8格式中ABCDEFGH代表像素點(從左到右顯示)

使用HAL EPIC

首先調用 HAL_EPIC_Init 初始化HAL EPIC. 在 EPIC_HandleTypeDef 結構中需指定EPIC實例（即使用的EPIC硬件模塊），芯片只有一個EPIC實例 hwp_epic 。 初始化之后即可調用各種圖形操作的接口處理數據。

例如，

static EPIC_HandleTypeDef epic_handle;

void init_epic(void)
{   // Initialize driver and enable EPIC IRQ
    HAL_NVIC_SetPriority(EPIC_IRQn, 3, 0);
    HAL_NVIC_EnableIRQ(EPIC_IRQn);

    epic_handle.Instance = hwp_epic;
    HAL_EPIC_Init(&epic_handle);
}

/* EPIC IRQ Handler */
void EPIC_IRQHandler(void)
{
    HAL_EPIC_IRQHandler(&epic_handle);
}

HAL_EPIC_Rotate_IT 用于中斷模式的混疊、旋轉和縮放操作， HAL_EPIC_BlendStart_IT 用于中斷模式的混疊操作，需要在中斷服務程序中調用 HAL_EPIC_IRQHandler 處理中斷。

Note

HAL_EPIC_Rotate_IT 實現了所有 HAL_EPIC_BlendStart_IT 的功能，對于只是混疊的場景，建議使用 HAL_EPIC_BlendStart_IT ，因為它的疊圖吞吐率更高

混疊示例

如圖1所示，示例blend_img_1與blend_img_2中，前景圖所在區域的坐標為(10, 20)~(59,79)，背景圖所在區域的坐標為(0,0)~(99,99), 輸出區域坐標為(5,10)~(44,59)，所有坐標均為一個坐標系中的數值，體現三個區域的相對位置關系， 前景圖以39%的透明度與背景混疊，混疊后(5,10)~(44,59)區域的顏色值被順序?qū)懭氲捷敵鯾uffer，其中與前景重疊的部分（畫叉的部分，即區域[10,20]~[44,59]）為混疊后的顏色，非重疊部分則是背景圖中的顏色。 需要注意的是所有的數據buffer均為對應區域左上角像素的存放地址，例如fg_img.data指向前景圖的坐標(10,20)所在像素的顏色值，outout_img.data指向輸出區域的左上角像素，即(5,10)的顏色值。

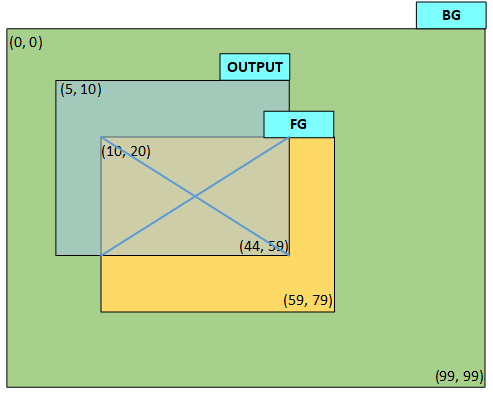

Figure 1: Blending

背景圖buffer與輸出buffer不同

使用HAL_EPIC_Rotate_IT

void epic_cplt_callback(EPIC_HandleTypeDef *epic)
{
    /* release the semaphore to indicate epic operation done */
    sema_release(epic_sema);
}

/* blend the foreground with background image using 100 opacity (0 is transparent, 255 is opaque)
 * output specified blended region to another buffer.
 *
 */
void blend_img_1(void)
{
    EPIC_BlendingDataType fg_img;
    EPIC_BlendingDataType bg_img;
    EPIC_BlendingDataType output_img;
    EPIC_TransformCfgTypeDef trans_cfg;
    HAL_StatusTypeDef ret;

    /* foreground image, its coordinate (10,20)~(59,79) , buffer size is 50*60 */
    HAL_EPIC_BlendDataInit(&fg_img);
    fg_img.data = fg_img_buf;
    fg_img.x_offset = 10;
    fg_img.y_offset = 20;
    /* blending area width */
    fg_img.width = 50;
    /* blending area height */
    fg_img.height = 60;
    /* image width, it can be different from fg_img.width */
    fg_img.total_width = 50;
    fg_img.color_mode = EPIC_COLOR_RGB565;
    fg_img.color_en = false;

    /* background image, its coordinate (0,0)~(99,99), buffer size is 100*100 */
    HAL_EPIC_BlendDataInit(&bg_img);
    bg_img.data = bg_img_buf;
    bg_img.x_offset = 0;
    bg_img.y_offset = 0;
    bg_img.width = 100;
    bg_img.height = 100;
    bg_img.total_width = 100;
    bg_img.color_mode = EPIC_COLOR_RGB565;
    bg_img.color_en = false;

    /* output image, its coordinate (5,10)~(44,59), buffer size is 40*50 */
    HAL_EPIC_BlendDataInit(&output_img);
    output_img.data = output_img_buf;
    output_img.x_offset = 5;
    output_img.y_offset = 10;
    output_img.width = 40;
    output_img.height = 50;
    output_img.total_width = 40;
    output_img.color_mode = EPIC_COLOR_RGB565;
    output_img.color_en = false;

    /* set complete callback */
    epic_handle.XferCpltCallback = epic_cplt_callback;

    /* no rotation and scaling, opacity 100
     * start EPIC in interrupt mode
     */
    HAL_EPIC_RotDataInit(&trans_cfg);


    ret = HAL_EPIC_Rotate_IT(&epic_handle, &trans_cfg, &fg_img, &bg_img, &output_img, 100);
    /* check ret value if any error happens */
    ...
    /* wait for completion */
    sema_take(epic_sema);
}

使用HAL_EPIC_BlendStart_IT

void epic_cplt_callback(EPIC_HandleTypeDef *epic)
{
    /* release the semaphore to indicate epic operation done */
    sema_release(epic_sema);
}

/* blend the foreground with background image using 100 opacity (0 is transparent, 255 is opaque)
 * output specified blended region to another buffer.
 *
 */
void blend_img_1(void)
{
    EPIC_BlendingDataType fg_img;
    EPIC_BlendingDataType bg_img;
    EPIC_BlendingDataType output_img;
    HAL_StatusTypeDef ret;

    /* foreground image, its coordinate (10,20)~(59,79) , buffer size is 50*60 */
    HAL_EPIC_BlendDataInit(&fg_img);
    fg_img.data = fg_img_buf;
    fg_img.x_offset = 10;
    fg_img.y_offset = 20;
    /* blending area width */
    fg_img.width = 50;
    /* blending area height */
    fg_img.height = 60;
    /* image width, it can be different from fg_img.width */
    fg_img.total_width = 50;
    fg_img.color_mode = EPIC_COLOR_RGB565;
    fg_img.color_en = false;

    /* background image, its coordinate (0,0)~(99,99), buffer size is 100*100 */
    HAL_EPIC_BlendDataInit(&bg_img);
    bg_img.data = bg_img_buf;
    bg_img.x_offset = 0;
    bg_img.y_offset = 0;
    bg_img.width = 100;
    bg_img.height = 100;
    bg_img.total_width = 100;
    bg_img.color_mode = EPIC_COLOR_RGB565;
    bg_img.color_en = false;

    /* output image, its coordinate (5,10)~(44,59), buffer size is 40*50 */
    HAL_EPIC_BlendDataInit(&output_img);
    output_img.data = output_img_buf;
    output_img.x_offset = 5;
    output_img.y_offset = 10;
    output_img.width = 40;
    output_img.height = 50;
    output_img.total_width = 40;
    output_img.color_mode = EPIC_COLOR_RGB565;
    output_img.color_en = false;

    /* set complete callback */
    epic_handle.XferCpltCallback = epic_cplt_callback;

    ret = HAL_EPIC_BlendStart_IT(&epic_handle, &fg_img, &bg_img, &output_img, 100);
    /* check ret value if any error happens */
    ...
    /* wait for completion */
    sema_take(epic_sema);
}

背景圖buffer與輸出buffer相同

blend_img_2展示了輸出buffer復用背景圖buffer的場景，這也是最常使用的，即frame buffer作為背景圖buffer和輸出buffer， 這種情況下背景圖buffer中的(10,20)~(44,59)區域所在的顏色值會被修改為混疊后的顏色，其他位置的顏色值保持不變， 需要注意output_img.width和output_img.total_width的設置，output_img.width表示輸出區域的寬度，即44-5+1=40， 但output_img.total_width表示輸出buffer的寬度，因為輸出buffer對應的圖形大小為100*100，所以output_img.total_width應設為100， 這樣EPIC在寫完一行40個像素的數據后，會跳過余下的60個像素，繼續更新下一行的數據。 fg_img和bg_img的width和total_width也是相同的含義。

使用HAL_EPIC_Rotate_IT

void epic_cplt_callback(EPIC_HandleTypeDef *epic)
{
    /* release the semaphore to indicate epic operation done */
    sema_release(epic_sema);
}

/* blend the foreground with background image using 100 opacity (0 is transparent, 255 is opaque)
 * output buffer is same as background image buffer, usually they're both frame buffer.
 *
 */
void blend_img_2(void)
{
    EPIC_BlendingDataType fg_img;
    EPIC_BlendingDataType bg_img;
    EPIC_BlendingDataType output_img;
    EPIC_TransformCfgTypeDef trans_cfg;
    HAL_StatusTypeDef ret;
    uint32_t buffer_start_offset;

    /* foreground image, its coordinate (10,20)~(59,79), buffer size is 50*60 */
    HAL_EPIC_BlendDataInit(&fg_img);
    fg_img.data = fg_img_buf;
    fg_img.x_offset = 10;
    fg_img.y_offset = 20;
    fg_img.width = 50;
    fg_img.height = 60;
    fg_img.total_width = 50;
    fg_img.color_mode = EPIC_COLOR_RGB565;
    fg_img.color_en = false;

    /* background image, its coordinate (0,0)~(99,99), buffer size is 100*100 */
    HAL_EPIC_BlendDataInit(&bg_img);
    bg_img.data = bg_img_buf;
    bg_img.x_offset = 0;
    bg_img.y_offset = 0;
    bg_img.width = 100;
    bg_img.height = 100;
    bg_img.total_width = 100;
    bg_img.color_mode = EPIC_COLOR_RGB565;
    bg_img.color_en = false;

    /* output image, share the same buffer as bg_img_buf,
       output area is (5,10)~(44,59), buffer size is 100*100 */
    HAL_EPIC_BlendDataInit(&output_img);
    /* topleft pixel is (5, 10), skip (10*100+5) pixels */
    buffer_start_offset = (10 - 0) * 100 * 2 + (5 - 0) * 2;
    output_img.data = (uint8_t *)((uint32_t)bg_img_buf + buffer_start_offset);
    /* output area topleft coordinate */
    output_img.x_offset = 5;
    output_img.y_offset = 10;
    /* output area width */
    output_img.width = 40;
    /* output area height */
    output_img.height = 50;
    /* output buffer width, it's different from output_img.width */
    output_img.total_width = 100;
    output_img.color_mode = EPIC_COLOR_RGB565;
    output_img.color_en = false;

    /* set complete callback */
    epic_handle.XferCpltCallback = epic_cplt_callback;

    /* no rotation and scaling, opacity 100
     * start EPIC in interrupt mode
     */
    HAL_EPIC_RotDataInit(&trans_cfg);


    ret = HAL_EPIC_Rotate_IT(&epic_handle, &trans_cfg, &fg_img, &bg_img, &output_img, 100);
    /* check ret value if any error happens */
    ...
    /* wait for completion */
    sema_take(epic_sema);
}

使用HAL_EPIC_BlendStart_IT

void epic_cplt_callback(EPIC_HandleTypeDef *epic)
{
    /* release the semaphore to indicate epic operation done */
    sema_release(epic_sema);
}

/* blend the foreground with background image using 100 opacity (0 is transparent, 255 is opaque)
 * output buffer is same as background image buffer, usually they're both frame buffer.
 *
 */
void blend_img_2(void)
{
    EPIC_BlendingDataType fg_img;
    EPIC_BlendingDataType bg_img;
    EPIC_BlendingDataType output_img;
    HAL_StatusTypeDef ret;
    uint32_t buffer_start_offset;

    /* foreground image, its coordinate (10,20)~(59,79), buffer size is 50*60 */
    HAL_EPIC_BlendDataInit(&fg_img);
    fg_img.data = fg_img_buf;
    fg_img.x_offset = 10;
    fg_img.y_offset = 20;
    fg_img.width = 50;
    fg_img.height = 60;
    fg_img.total_width = 50;
    fg_img.color_mode = EPIC_COLOR_RGB565;
    fg_img.color_en = false;

    /* background image, its coordinate (0,0)~(99,99), buffer size is 100*100 */
    HAL_EPIC_BlendDataInit(&bg_img);
    bg_img.data = bg_img_buf;
    bg_img.x_offset = 0;
    bg_img.y_offset = 0;
    bg_img.width = 100;
    bg_img.height = 100;
    bg_img.total_width = 100;
    bg_img.color_mode = EPIC_COLOR_RGB565;
    bg_img.color_en = false;

    /* output image, share the same buffer as bg_img_buf,
       output area is (5,10)~(44,59), buffer size is 100*100 */
    HAL_EPIC_BlendDataInit(&output_img);
    /* topleft pixel is (5, 10), skip (10*100+5) pixels */
    buffer_start_offset = (10 - 0) * 100 * 2 + (5 - 0) * 2;
    output_img.data = (uint8_t *)((uint32_t)bg_img_buf + buffer_start_offset);
    /* output area topleft coordinate */
    output_img.x_offset = 5;
    output_img.y_offset = 10;
    /* output area width */
    output_img.width = 40;
    /* output area height */
    output_img.height = 50;
    /* output buffer width, it's different from output_img.width */
    output_img.total_width = 100;
    output_img.color_mode = EPIC_COLOR_RGB565;
    output_img.color_en = false;

    /* set complete callback */
    epic_handle.XferCpltCallback = epic_cplt_callback;

    ret = HAL_EPIC_BlendStart_IT(&epic_handle, &fg_img, &bg_img, &output_img, 100);
    /* check ret value if any error happens */
    ...
    /* wait for completion */
    sema_take(epic_sema);
}

旋轉示例

如圖2所示，示例rotate_img將位于(10,20)~(59,79)的前景圖以圖中心為軸順時針旋轉30度，與背景圖混疊后更新背景圖對應位置的顏色，落在旋轉后圖形外的像素仍舊保持背景圖的顏色。 由于旋轉后圖形覆蓋的矩形區域會擴大(即[x0,y0]~[x1,y1])，為了保證旋轉后的圖形能被完整的顯示出來，可以簡單的將輸出區域設成最大，HAL將自動計算旋轉后的矩形區域， 當背景圖buffer與輸出buffer相同時, 只會更新輸出buffer中被旋轉區域覆蓋的像素點的顏色。

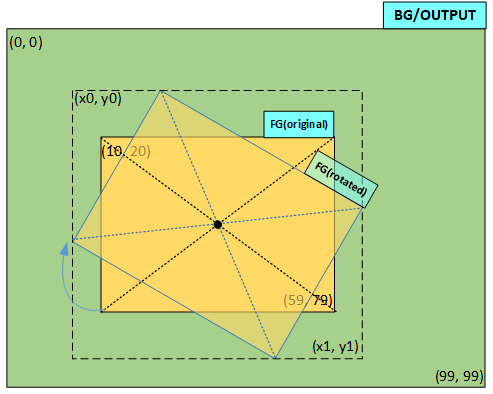

Figure 1: Rotation

/* rotate the foreground image by 30 degree (clockwisely) and blend it with background using 100 opacity (0 is transparent, 255 is opaque)
 * output data is written back to background image buffer, it can also output to another buffer like blend_img_1.
 *
 */
void rotate_img(void)
{
    EPIC_BlendingDataType fg_img;
    EPIC_BlendingDataType bg_img;
    EPIC_BlendingDataType output_img;
    EPIC_TransformCfgTypeDef trans_cfg;
    HAL_StatusTypeDef ret;

    /* foreground image, its coordinate (10,20)~(59,79) before rotation, buffer size is 50*60 */
    HAL_EPIC_BlendDataInit(&fg_img);
    fg_img.data = fg_img_buf;
    fg_img.x_offset = 10;
    fg_img.y_offset = 20;
    fg_img.width = 50;
    fg_img.height = 60;
    fg_img.total_width = 50;
    fg_img.color_mode = EPIC_COLOR_RGB565;
    fg_img.color_en = false;

    /* background image, its coordinate (0,0)~(99,99), buffer size is 100*100 */
    HAL_EPIC_BlendDataInit(&bg_img);
    bg_img.data = bg_img_buf;
    bg_img.x_offset = 0;
    bg_img.y_offset = 0;
    bg_img.width = 100;
    bg_img.height = 100;
    bg_img.total_width = 100;
    bg_img.color_mode = EPIC_COLOR_RGB565;
    bg_img.color_en = false;

    /* output image, its coordinate (0,0)~(99,99), share same buffer as background image */
    HAL_EPIC_BlendDataInit(&output_img);
    output_img.data = bg_img_buf;
    output_img.x_offset = 0;
    output_img.y_offset = 0;
    output_img.width = 100;
    output_img.height = 100;
    output_img.total_width = 100;
    output_img.color_mode = EPIC_COLOR_RGB565;
    output_img.color_en = false;

    epic_handle.XferCpltCallback = epic_cplt_callback;

    /* foreground image is rotated by 30 degree around its center */
    HAL_EPIC_RotDataInit(&trans_cfg);
    trans_cfg.angle = 300;
    trans_cfg.pivot_x = fg_img.width / 2;
    trans_cfg.pivot_y = fg_img.height / 2;
    trans_cfg.scale_x = 1000;
    trans_cfg.scale_y = 1000;


    /* no scaling, opacity 100
     * start EPIC in interrupt mode
     */
    ret = HAL_EPIC_Rotate_IT(&epic_handle, &trans_cfg, &fg_img, &bg_img, &output_img, 100);
    /* check ret value if any error happens */
    ...
    /* wait for completion */
    sema_take(epic_sema);
}

縮放示例

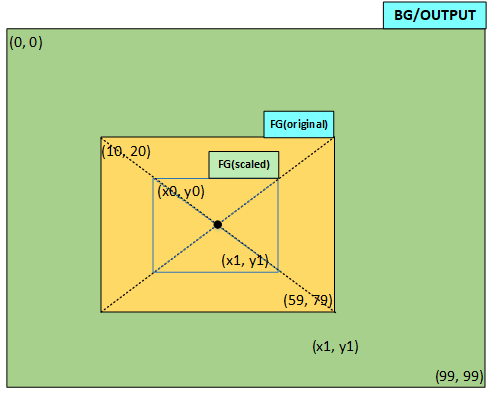

如圖3所示，示例scale_down_img將位于(10,20)~(59,79)的前景圖橫向與縱向都縮小到原圖的71%，同時保持圖中心點位置不變。 類似旋轉，也可以簡單的將輸出區域設成最大，如果輸出buffer復用背景buffer，HAL將只更新縮小后區域（即[x0,y0]~[x1,y1]）所包含的像素的顏色值。

Figure 1: Scaling

/* scale down the foreground image by 1.4 and blend it with background using 100 opacity (0 is transparent, 255 is opaque)
 * output data is written back to background image buffer, it can also output to another buffer like blend_img_1.
 *
 */
void scale_down_img(void)
{
    EPIC_BlendingDataType fg_img;
    EPIC_BlendingDataType bg_img;
    EPIC_BlendingDataType output_img;
    EPIC_TransformCfgTypeDef trans_cfg;
    HAL_StatusTypeDef ret;

    /* foreground image, its coordinate (10,20)~(59,79) before scaling */
    HAL_EPIC_BlendDataInit(&fg_img);
    fg_img.data = fg_img_buf;
    fg_img.x_offset = 10;
    fg_img.y_offset = 20;
    fg_img.width = 50;
    fg_img.height = 60;
    fg_img.total_width = 50;
    fg_img.color_mode = EPIC_COLOR_RGB565;
    fg_img.color_en = false;

    /* background image, its coordinate (0,0)~(99,99) */
    HAL_EPIC_BlendDataInit(&bg_img);
    bg_img.data = bg_img_buf;
    bg_img.x_offset = 0;
    bg_img.y_offset = 0;
    bg_img.width = 100;
    bg_img.height = 100;
    bg_img.total_width = 100;
    bg_img.color_mode = EPIC_COLOR_RGB565;
    bg_img.color_en = false;

    /* output image, its coordinate (0,0)~(99,99), share same buffer as background image */
    HAL_EPIC_BlendDataInit(&output_img);
    output_img.data = bg_img_buf;
    output_img.x_offset = 0;
    output_img.y_offset = 0;
    output_img.width = 100;
    output_img.height = 100;
    output_img.total_width = 100;
    output_img.color_mode = EPIC_COLOR_RGB565;
    output_img.color_en = false;

    epic_handle.XferCpltCallback = epic_cplt_callback;

    /* no rotation, both X and Y direction are scaled down by 1.4,
       the image center is in the same position after scaling */
    HAL_EPIC_RotDataInit(&trans_cfg);
    trans_cfg.pivot_x = fg_img.width / 2;
    trans_cfg.pivot_y = fg_img.height / 2;
    trans_cfg.scale_x = 1400;
    trans_cfg.scale_y = 1400;

    /* opacity 100
     * start EPIC in interrupt mode
     */
    ret = HAL_EPIC_Rotate_IT(&epic_handle, &trans_cfg, &fg_img, &bg_img, &output_img, 100);
    /* check ret value if any error happens */
    ...
    /* wait for completion */
    sema_take(epic_sema);
}

顏色填充示例

一個大小為100*90的buffer，在其(20,10)~(39, 49)區域填充顏色RGB(99,107,123)，配置的顏色值為RGB888格式，填充后的顏色格式為RGB565，硬件會作顏色格式轉換。 透明度為100，255表示不透明，0表示透明。 因為填充的第一個像素位置為(20,10)，相對buffer的首地址有偏移，配置的起始地址應為偏移后的地址，total_width為buffer的總寬度，即100，width為填充區域的寬度，即(39-20+1)=20, 填充完一行20個像素的顏色后，會跳過余下的80個顏色，轉到下一行繼續填充，直到填完指定行數。

void fill_color(void)
{
    EPIC_FillingCfgTypeDef param;
    uint32_t start_offset;
    HAL_StatusTypeDef ret;

    HAL_EPIC_FillDataInit(&param);
    /* topleft pixel offset in the output buffer */
    start_offset = 2 * (10 * 100 + 20);
    param.start = (uint8_t *)((uint32_t)output_buf + start_offset);
    /* filled color format RGB565 */
    param.color_mode = EPIC_COLOR_RGB565;
    /* filling area width */
    param.width = 20;
    /* filling area height */
    param.height = 40;
    /* filling buffer total width */
    param.total_width = 100;
    /* red part of RGB888 */
    param.color_r = 99;
    /* green part of RGB888 */
    param.color_g = 107;
    /* blue part of RGB888 */
    param.color_b = 123;
    /* opacity is 100 */
    param.alpha = 100;

    /* fill in polling mode */
    ret = HAL_EPIC_FillStart(&epic_handle, &param);
    /* check ret if any error happens */
}
