PINMUX

HAL PINMUX提供抽象的軟件接口操作硬件PINMUX模塊，設置pin的功能和上下拉屬性等。 芯片有兩個PINMUX實例，HPSYS域的PINMUX1(hwp_pinmux1)和LPSYS域的PINMUX2(hwp_pinmux2)。 PINMUX1的pin列表見 pin_pad_hcpu, pin可用功能參考 pin_pad_func_hcpu ，類似的，PINMUX2的pin列表見 pin_pad_lcpu ， pin功能定義 見 pin_pad_func_lcpu 。

pinmux的功能從56x的芯片開始(不包括55x,58x)任意一個GPIO都可以作為當前系統(tǒng)任意一個I2C/UART/PWM的IO腳。

詳細的API說明參考 PINMUX.

GPIO和pinmux模塊的區(qū)別

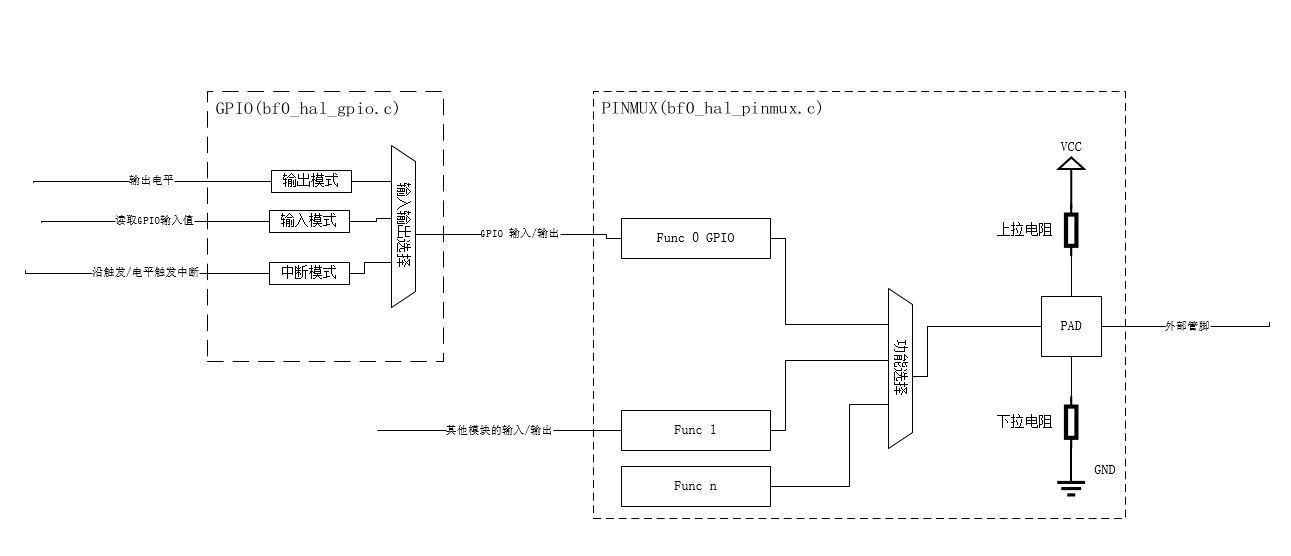

物理上，GPIO需要通過pinmux模塊才能和外界連接，如圖：

Figure 1: pinmux模塊和GPIO模塊的關系

使用HAL PINMUX

void pin_func_set_example(void)
{
    /* set HCPU PA10 and PA14 for I2C */
    HAL_PIN_Set(PAD_PA10, I2C1_SCL, PIN_PULLUP, 1);
    HAL_PIN_Set(PAD_PA14, I2C1_SDA, PIN_PULLUP, 1);}

    /* set LCPU PB12 and PB14 for UART4 */
    HAL_PIN_Set(PAD_PB12, USART4_TXD, PIN_PULLUP, 0);
    HAL_PIN_Set(PAD_PB14, USART4_RXD, PIN_PULLUP, 0);
}
