簡介
LCD device是一個rt_device，內部是一個簡單的LCD框架用于注冊不同屏幕驅動。本章節主要介紹LCD device的使用及框架，以及如何注冊一個新屏幕到該框架。
內部結構
LCD驅動有3層:
- rt_device_graphic層 - 對上層提供統一調用接口
- 內部支持多個驅動查找功能，方便兼容多個屏（根據比較注冊的ID和ReadID函數返回的值決定)
- 內部包含3個framebuffer機制，讓渲染和送屏可以同步進行，支持壓縮。
- 具體驅動的邏輯層
- 具體各個屏驅動的接口、頻率、TE等配置，以及初始化代碼、送屏命令，睡眠，開關指令
- 屏物理接口的抽象層
- 對大部分接口提供統一的操作函數 詳見LCDC

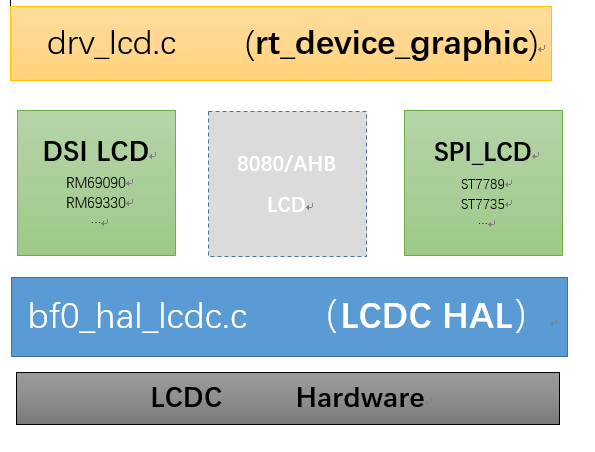

Figure 1: lcd device SW arch
- Note
- SDK內實現了2個rt_device_graphic實例，rt_device name：
- lcd(drv_lcd.c)
- ram_lcd(drv_ram_lcd.c)
- 將輸出寫到SRAM（打開后將從系統堆內存分配一個LCD buffer）
- ram_lcd的使用跟正常屏幕一樣(屏幕尺寸固定）
上層使用LCD device的示例
在屏幕中央繪制一個100*100的RGB565格式的紅色區域，每刷新一次紅色加深一點，32次后從頭循環。
#define RGB565_FB_WIDTH 100
#define RGB565_FB_HEIGHT 100
static uint16_t rgb565_frambuffer[RGB565_FB_WIDTH * RGB565_FB_HEIGHT];
static struct rt_semaphore lcd_sema;
static rt_err_t lcd_flush_done(rt_device_t dev, void *buffer)
{
rt_sem_release(&lcd_sema);
return RT_EOK;
}
void lcd_flush_task(void *parameter)
{
rt_err_t ret;
uint8_t color = 0;
struct rt_device_graphic_info info;
uint16_t framebuffer_color_format = RTGRAPHIC_PIXEL_FORMAT_RGB565;
rt_device_t lcd_device = rt_device_find("lcd");
RT_ASSERT(lcd_device != RT_NULL);
rt_device_set_tx_complete(lcd_device, lcd_flush_done);
if (rt_device_open(lcd_device, RT_DEVICE_OFLAG_RDWR) == RT_EOK)
{
if (rt_device_control(lcd_device, RTGRAPHIC_CTRL_GET_INFO, &info) == RT_EOK)
{
rt_kprintf("Lcd info w:%d, h%d, bits_per_pixel %d\r\n", info.width, info.height, info.bits_per_pixel);
}
}
rt_device_control(lcd_device, RTGRAPHIC_CTRL_SET_BUF_FORMAT, &framebuffer_color_format);
rt_sem_init(&lcd_sema, "lv_lcd", 1, RT_IPC_FLAG_FIFO);
while (1)
{
rt_err_t err;
int32_t dx, dy;
dx = (info.width - RGB565_FB_WIDTH) / 2;
dy = (info.height - RGB565_FB_HEIGHT) / 2;
color = (color + 1) % 0x1F;
for(uint32_t i = 0; i < RGB565_FB_HEIGHT; i++)
for(uint32_t j = 0; j < RGB565_FB_WIDTH; j++)
{
rgb565_frambuffer[(i * RGB565_FB_WIDTH) + j] = ((uint16_t )color) << 11;
}
err = rt_sem_take(&lcd_sema, rt_tick_from_millisecond(1000));
RT_ASSERT(RT_EOK == err);
rt_graphix_ops(lcd_device)->set_window(dx, dy, dx + RGB565_FB_WIDTH - 1, dy + RGB565_FB_HEIGHT - 1);
rt_graphix_ops(lcd_device)->draw_rect_async((const char *)&rgb565_frambuffer, dx, dy, dx + RGB565_FB_WIDTH - 1, dy + RGB565_FB_HEIGHT - 1);
}
}
增加一個新屏幕的流程
1. 選擇example\rt_driver下對應板子的工程
- 這個工程里面有一個簡單的繪制矩形區域的示例（見前面 “rt_device_graphic層接口的使用示例”）
- 如果選擇用watch_demo工程，需要 把tp線程關閉再調屏幕 ，防止TP不通阻塞UI送屏線程（關閉辦法：drv_touch.c touch_open函數，去掉rt_thread_startup(touch_thread); ）
2. 將新驅動添加到編譯工程里面
3. 檢查新增LCD用到的pin，以及reset pin 的pinmux是否正確
- 如前所述，在模組的配置時會選擇一個接口的宏，SDK內部有對不同的LCDC接口宏做pin mux處理
- reset pin由于是獨立的GPIO控制，需要確認BPS_LCD_Reset函數控制的pin是否正確
4. 修改新屏幕的接口、頻率、輸出顏色格式
- 見下面示例，修改LCD_DRIVER_EXPORT宏內init_cfg結構體（輸出頻率跟配置的可能會有偏差，請以實際輸出的為準，因為HAL層實現輸出頻率=HCLK/divider， HCLK在console輸入"sysinfo"可以查看，divider為2~255的整數）
- TE在調試初期建議關閉，防止LCDCD因為等不到TE信號而不送數（我們的TE信號是LCDC自動處理，不需要軟件參與）
- Note
- 我們的TE信號是LCDC自動處理，不需要軟件參與，所以沒有TE軟件中斷上來。只要TE pin mux和極性正確配置，啟動LCDC送數后（HAL_LCDC_SendLayerData2Reg_IT），收到了TE脈沖LCDC就會啟動送數
5 使用任意GPIO作為TE信號(可選)
大部分情況下，只要定義相應的管腳為TE功能，LCDC就可以自動處理TE信號，但在某些特殊情況下，TE信號無法從期望的通路來時，需要改成普通GPIO來實現，此時可以通過軟件GPIO中斷辦法實現:
- 按照正常的配置將TE打開、設置好TE的延遲
- 定義宏“LCD_USE_GPIO_TE”為一個普通GPIO, 它將會在中斷上升沿主動去人為制造一個TE信號（翻轉TE極性），從而觸發LCDC送數據
- Note
- 因為正常TE通路不正常，所以第一步的設置無法工作，只能靠第二步的人為制造信號去觸發送數，從而實現正常TE處理
6. 修改新屏幕驅動的初始化代碼
- 一般是先初始化LCDC,配置接口、頻率等. 調用API - HAL_LCDC_Init.
- 然后是reset LCD , 通過drv_io.c內實現的BPS_LCD_Reset函數去控制GPIO 復位屏幕。
- 然后就是屏廠給的初始化代碼
7. 修改read id函數
- drv_lcd.c 將利用該函數返回值和LCD_DRIVER_EXPORT注冊的ID比較， 相同則認為該驅動可用，才會去調用。
8. QAD-SPI LCD擴展命令修改
- QAD-SPI LCD 一般會把標準8bit命令擴展成32bit，需要修改擴展方法。 可以參考rm69330.c， 一般有這幾個函數需要修改： RM69330_WriteMultiplePixels， RM69330_WriteReg，RM69330_ReadData。
客戶新增屏幕驅動代碼示例（部分）
以下示例代碼展示了RM69330如何注冊到drv_lcd.c(rt_device_graphic層)以及接口配置、函數回調等. 具體每個函數的實現請參考SDK代碼，此處不贅述。
#define RM69330_ID 0x8000
#define RM69330_LCD_PIXEL_WIDTH (454)
#define RM69330_LCD_PIXEL_HEIGHT (454)
{
.freq = 48000000,
.color_mode = LCDC_PIXEL_FORMAT_RGB565,
.cfg = {
.spi = {
.dummy_clock = 0,
.vsyn_polarity = 0,
.vsyn_delay_us = 1000,
.hsyn_num = 0,
},
},
};
static const LCD_DrvOpsDef RM69330_drv =
{
RM69330_Init,
RM69330_ReadID,
RM69330_DisplayOn,
RM69330_DisplayOff,
RM69330_SetRegion,
RM69330_WritePixel,
RM69330_WriteMultiplePixels,
RM69330_ReadPixel,
RM69330_SetColorMode,
RM69330_SetBrightness
};
LCD_DRIVER_EXPORT(rm69330, RM69330_ID, &lcdc_int_cfg_qspi,
&RM69330_drv,
RM69330_LCD_PIXEL_WIDTH,
RM69330_LCD_PIXEL_HEIGHT,2);
- Note
- 如前面所述，drv_lcd.c 初始化時將比較 LCD_DRIVER_EXPORT注冊的RM69330_ID 和 RM69330_ReadID返回的ID,如果相同才會調用。
同時兼容多個屏幕模組
假設要兼容2各模組：
- 模組一為LB55SPI17801(屏幕IC是RM69090，觸控IC是FT3168),
- 模組二為LB55BILI8688E(屏幕IC是ILI8688E，觸控IC是CST918)，
跟前面添加屏幕一樣，往工程對應的Kconfig文件添加一項同時選擇2款模組的屏驅和觸控驅動即可（注意：屏驅的ReadID函數要能分別2款I(lǐng)C，同理觸控的probe函數也要能區分不同的IC)。
Kconfig文件示例如下：
config LCD_USING_ED_LB55SPI17801_LB55BILI8688E_QADSPI_LB551
bool "1.78 rect QAD-SPI LCD(ED-LB55SPI17801 and ED-LB55BILI8688E)"
select TSC_USING_FT3168 if BSP_USING_TOUCHD
select TSC_USING_CST918 if BSP_USING_TOUCHD
select LCD_USING_RM69090
select LCD_USING_ILI8688E
select BSP_LCDC_USING_QADSPI
if LCD_USING_ED_LB55SPI17801_LB55BILI8688E_QADSPI_LB551
config LCD_RM69090_VSYNC_ENABLE
bool
def_bool n
config LCD_ILI8688E_VSYNC_ENABLE
bool
def_bool y
endif
- Note
- 其他的屏幕分辨率配置，DPI配置就共用LCD_USING_ED_LB55SPI17801_LB55BILI8688E_QADSPI_LB551宏去設置即可，既然兼容這些參數應該都是一樣的
DSI屏幕調試
建議先調低速模式 因為低速可以繞過因為硬件導致的問題，并且好用示波器分析。 低速模式調通后讀ID,讀ID 能檢查屏幕上電是否正常。
低速模式讀ID，刷屏都正常后，再改用高速模式刷屏
DSI低速模式操作流程
- 降低LCDC送數的速度
- 需要將系統時鐘降到48M，在drv_io.c內，將HAL_RCC_HCPU_ClockSelect(RCC_CLK_MOD_SYS, XXX); XXX就是系統時鐘頻率，改成RCC_SYSCLK_HXT48（晶體時鐘48MHz)
- 將所有命令都改成LP模式(低速模式)發送,并且打開LCD acknowledge，方便用邏分儀或示波器抓取波形分析(在前面的LCDC_InitTypeDef那個結構體內配置，如下：)
.LPCmd = {
.LPGenShortWriteNoP = DSI_LP_GSW0P_ENABLE,
.LPGenShortWriteOneP = DSI_LP_GSW1P_ENABLE,
.LPGenShortWriteTwoP = DSI_LP_GSW2P_ENABLE,
.LPGenShortReadNoP = DSI_LP_GSR0P_ENABLE,
.LPGenShortReadOneP = DSI_LP_GSR1P_ENABLE,
.LPGenShortReadTwoP = DSI_LP_GSR2P_ENABLE,
.LPGenLongWrite = DSI_LP_GLW_ENABLE,
.LPDcsShortWriteNoP = DSI_LP_DSW0P_ENABLE,
.LPDcsShortWriteOneP = DSI_LP_DSW1P_ENABLE,
.LPDcsShortReadNoP = DSI_LP_DSR0P_ENABLE,
.LPDcsLongWrite = DSI_LP_DLW_ENABLE,
.LPMaxReadPacket = DSI_LP_MRDP_ENABLE,
.AcknowledgeRequest = DSI_ACKNOWLEDGE_ENABLE,
},
- Note
- init->cfg.dsi.LPCmd.LPDcsLongWrite調成DSI_LP_DLW_ENABLE后, HAL_LCDC_Init內部會主動將DBI的送數頻率降到最低(48 * 16 / 126 = 6Mbps 左右，48為系統時鐘，16為DBI帶寬，126為最大分頻系數)
- 調整DSI LP 模式的頻率到屏幕能支持的范圍(一般在6~20Mbps), 如下配置時LP頻率 = 480 / 8 / 4 = 15Mbps(其中480為freq, 8 為固定值， 4為TXEscapeCkdiv)
{
.freq = DSI_FREQ_480MHZ,
.color_mode = LCDC_PIXEL_FORMAT_RGB888,
.cfg = {
.dsi = {
.Init = {
.AutomaticClockLaneControl = DSI_AUTO_CLK_LANE_CTRL_ENABLE,
.NumberOfLanes = RM69090_DSI_DATALANES,
.TXEscapeCkdiv = 0x4,
},
...
}
...
}
...
}
- 將drv_lcd 層的刷屏超時時間加長，否則默認的500ms在低速下容易超時，調整宏MAX_LCD_DRAW_TIME的值即可
- 使能bf0_hal_dsi.c里面的log(需要覆蓋HAL_DBG_printf), 可以通過log檢查通信過程發生的錯誤
#define DSI_LOG_D(...) HAL_DBG_printf(__VA_ARGS__)
#define DSI_LOG_E(...) HAL_DBG_printf(__VA_ARGS__)
- 如果有條件可以用邏分儀或示波器抓取DATALANE0上P,N兩個引腳的波形，解析各個命令、顏色格式等是否是期望的數據
- Note
- 讀ID時，屏幕在bus turnaround之后有沒有ack，若沒有可能上電或者reset異常
DSI 高速模式配置
- 低速模式可以讀ID和刷期望的顏色后，可以調成高速模式，一般來說就通了。
- 高速模式要把AcknowledgeRequest改成disable，否則容易引起發數fifo溢出，
- 另外注意有的屏幕不同的顏色格式對應不一樣的最高頻率。
在前面的LCDC_InitTypeDef那個結構體內配置，如下：
.LPCmd = {
...
.LPDcsLongWrite = DSI_LP_DLW_DISABLE,
...
.AcknowledgeRequest = DSI_ACKNOWLEDGE_DISABLE,
},
DSI 顏色，TE功能配置
- DSI顏色格式 參考DSI
- DSI TE功能 DSI TE有2條通路可選：通過DSI鏈路或者通過LCDC_TE的功能管腳 如果走LCDC_TE管腳，需要同時指定一個物理管腳的pinmux 為 LCDC_TE功能(可以是LCDCx_SPI_TE/LCDCx_8080_TE)
{
.freq = DSI_FREQ_480MHZ,
.color_mode = LCDC_PIXEL_FORMAT_RGB888,
.cfg = {
.dsi = {
...
.CmdCfg = {
...
.TearingEffectSource = DSI_TE_EXTERNAL, <<<---- DSI_TE_EXTERNAL 代表走LCDC_TE管腳， DSI_TE_DSILINK代表走DSI鏈路
- Note
- 在55x系列芯片上，不支持DSI使用LCDC_TE的功能管腳，請參考上面“使用任意GPIO作為TE信號”章節的辦法。
