簡介
觸控驅動我們實現了一個名為"touch"的rt_device統一對上的接口，其內部有一個簡單的框架用于注冊不同的觸控驅動，并自動選擇適配的驅動。 本章節主要介紹Touch device的內部框架功能以及如何注冊一個新觸控到該框架。
Touch device的實現分2部分
- rt_device設備(drv_touch.c )
- 注冊了一個名為"touch"的device,對外提供中斷回調注冊和讀觸控?cái)?shù)據接口
- 創建了一個task用于和觸控設備的慢速通信（如初始化、讀取觸控點數據等）
- 對讀到的觸控?cái)?shù)據點,做緩存、過濾(過濾重復點)、緩存溢出丟包處理
- 具體觸控設備的驅動實現
- 向touch_device注冊一個新驅動并提供以下實現:
- probe 識別支持設備
- init 識別設備后的初始化
- deinit 識別設備后的去初始化
- read_point 讀一個有效數據點(注意：還有未讀走的數據點返回RT_EOK, 否則返回其他值)
- 一個信號量 用于阻塞rt_device層的線程
- 同時內部需要實現：

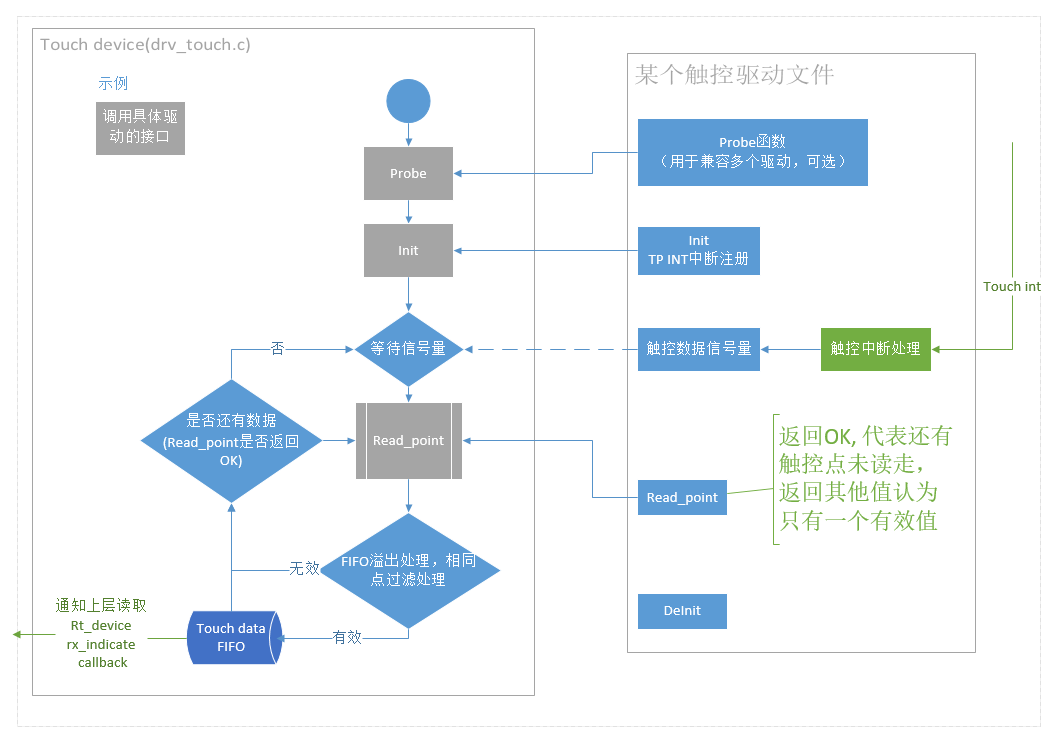

圖 1: 觸控驅動軟件結構
增加一個新觸控代碼的流程
1. 選擇example\rt_driver下對應板子的工程
- 這個工程里面有一個讀取觸控?cái)?shù)據并打印的線程 touch_read_task
2. 將新驅動添加到編譯工程里面
- 添加新觸控代碼到目錄customer\peripherals內
- 可以從其他已有的驅動復制一份代碼，然后將名字、Slave_Address、讀取流程等改成自己的
- Note
- 注意修改復制代碼目錄下的Kconfig文件的depend宏
- 在customer\peripherals\Kconfig內，為新加的驅動添加一個隱藏開選項，比如：
config TSC_USING_TMA525B
bool
default n
- 在板級的配置的屏幕模組的開關中添加前面添加的隱藏觸控開關：
config LCD_USING_ED_LB55DSI13902_DSI_LB555
bool "1.39 round 454RGB*454 DSI LCD(ED-LB55DSI13902)"
select TSC_USING_TMA525B <-------- 添加的觸控開關
select LCD_USING_RM69330
select BSP_LCDC_USING_DSI
if LCD_USING_ED_LB55DSI13902_DSI_LB555
config LCD_RM69330_VSYNC_ENABLE
bool "Enable LCD VSYNC (TE signal)"
def_bool n
endif
- 若用scons 編譯，則需要進入工程的menuconfig選擇菜單，然后選擇前面新增的屏幕模組，最終生成.config和rtconfig.h
- 若用Keil編譯，也可以直接添加源代碼進入（但還是建議和scons編譯添加方法一樣，這樣下次重新生成Keil工程后會自動加入）
3. 檢查新增的觸控用到的pin，以及reset pin 的pinmux是否正確
- SDK的drv_io.c內 函數BSP_TP_PowerUp&BSP_TP_PowerDown，對觸控做了上下電和reset的操作
觸控調試的建議
- 先檢查供電、reset腳的狀態是否正常
- 然后檢查通信接口波形是否正常，比如I2C接口是否有ack
tma525b觸控設備的驅動實現示例代碼
tma525b通過TOUCH_IRQ_PIN的下降沿為觸發條件，I2C為通信接口速度400KHz， I2C讀寫超時時間5ms 該實現中在中斷中釋放信號量使touch_device層調用自己的read_point去獲取觸控?cái)?shù)據 同時在中斷中關閉中斷使能，在進read_point后再打開中斷使能，防止中斷太多反復release太多信號量
static struct rt_i2c_bus_device *ft_bus = NULL;
static struct touch_drivers tma525b_driver;
static rt_err_t i2c_write(rt_uint8_t *buf, rt_uint16_t
len)
{
rt_int8_t res = 0;
struct rt_i2c_msg msgs;
msgs.addr = I2C_ADDR;
msgs.flags = RT_I2C_WR;
msgs.buf = buf;
if (rt_i2c_transfer(ft_bus, &msgs, 1) == 1)
{
res = RT_EOK;
}
else
{
res = -RT_ERROR;
}
return res;
}
static rt_err_t i2c_read(rt_uint8_t *buf, rt_uint16_t
len)
{
rt_int8_t res = 0;
struct rt_i2c_msg msgs[2];
msgs[0].addr = I2C_ADDR;
msgs[0].flags = RT_I2C_RD;
msgs[0].buf = buf;
if (rt_i2c_transfer(ft_bus, msgs, 1) == 1)
{
res = RT_EOK;
}
else
{
res = -RT_ERROR;
}
return res;
}
void tma525b_irq_handler(void *arg)
{
rt_err_t ret = RT_ERROR;
rt_pin_irq_enable(TOUCH_IRQ_PIN, 0);
ret = rt_sem_release(tma525b_driver.isr_sem);
RT_ASSERT(RT_EOK == ret);
}
static rt_err_t read_point(touch_msg_t p_msg)
{
rt_err_t ret = RT_ERROR;
rt_uint8_t touch_report[16];
rt_pin_irq_enable(TOUCH_IRQ_PIN, 1);
if(RT_EOK == i2c_read((rt_uint8_t *)touch_report, 16))
{
if(touch_report[1] == 1)
{
p_msg->event = TOUCH_EVENT_DOWN;
}
else
{
p_msg->event = TOUCH_EVENT_UP;
}
p_msg->x = touch_report[2];
p_msg->y = touch_report[3];
if(touch_report[4] > 1)
return RT_EOK;
else
return RT_EEMPTY;
}
p_msg->event = TOUCH_EVENT_NONE;
return RT_ERROR;
}
static rt_err_t init(void)
{
rt_pin_mode(TOUCH_IRQ_PIN, PIN_MODE_INPUT);
rt_pin_attach_irq(TOUCH_IRQ_PIN, PIN_IRQ_MODE_FALLING, tma525b_irq_handler, (void *)(rt_uint32_t)TOUCH_IRQ_PIN);
rt_pin_irq_enable(TOUCH_IRQ_PIN, 1);
return RT_EOK;
}
static rt_err_t deinit(void)
{
rt_pin_detach_irq(TOUCH_IRQ_PIN);
return RT_EOK;
}
static rt_bool_t probe(void)
{
rt_err_t err;
ft_bus = (struct rt_i2c_bus_device *)rt_device_find(TOUCH_DEVICE_NAME);
if (RT_Device_Class_I2CBUS != ft_bus->parent.type)
{
ft_bus = NULL;
}
if (ft_bus)
{
rt_device_open((rt_device_t)ft_bus, RT_DEVICE_FLAG_RDWR);
}
else
{
LOG_I("bus not find\n");
return RT_FALSE;
}
{
struct rt_i2c_configuration configuration =
{
.mode = 0,
.addr = 0,
.timeout = 5,
.max_hz = 400000,
};
rt_i2c_configure(ft_bus, &configuration);
}
LOG_I("tma525b probe OK");
return RT_TRUE;
}
static struct touch_ops ops =
{
read_point,
init,
deinit
};
static int rt_tma525b_init(void)
{
tma525b_driver.probe = probe;
tma525b_driver.ops = &ops;
tma525b_driver.user_data = RT_NULL;
tma525b_driver.isr_sem = rt_sem_create("tma525b", 0, RT_IPC_FLAG_FIFO);
rt_touch_drivers_register(&tma525b_driver);
return 0;
}
INIT_COMPONENT_EXPORT(rt_tma525b_init);
Touch device上層使用方法的示例代碼
示例通過注冊中斷回調釋放信號量，然后信號量再去驅動讀觸控?cái)?shù)據，然后打印觸控點
static struct rt_semaphore tp_sema;
static rt_err_t tp_rx_indicate(rt_device_t dev, rt_size_t size)
{
rt_sem_release(&tp_sema);
return RT_EOK;
}
static void touch_read_task(void *parameter)
{
rt_sem_init(&tp_sema, "tpsem", 0, RT_IPC_FLAG_FIFO);
rt_device_t touch_device = NULL;
touch_device = rt_device_find("touch");
if (touch_device)
{
if (RT_EOK == rt_device_open(touch_device, RT_DEVICE_FLAG_RDONLY))
{
touch_device->rx_indicate = tp_rx_indicate;
while (1)
{
rt_err_t err;
struct touch_message touch_data;
err = rt_sem_take(&tp_sema, rt_tick_from_millisecond(500));
if (RT_EOK == err)
{
rt_device_read(touch_device, 0, &touch_data, 1);
rt_kprintf("read data %d, [%d,%d]\r\n", touch_data.event, touch_data.x, touch_data.y);
}
}
}
else
{
rt_kprintf("Touch open error!\n");
touch_device = NULL;
}
}
else
{
rt_kprintf("No touch device found!\n");
}
}
