1. 硬件接口
SF32FB55X采用SWD作為調試接口。用戶可以通過配置，來切換選擇HCPU或者LCPU。
系統上電默認選擇HCPU，如果想要調試LCPU，可以調用SDK的工具tools/segger/jlink_lcpu_a0.bat，將SWD切換到LCPU。
同樣，如果目前SWD連接LCPU，可以調用SDK的工具tools/segger/jlink_hcpu_a0.bat，將SWD切換到HCPU。
- Note
- 由于SWD使用PB IO，當使用SWD進行調試時，需確保LPSYS處于active或者light sleep狀態，無論當前SWD連接至HCPU還是LCPU
- Jlink發送reset命令不會改變SWD當前連接的CPU
- LPSYS從Standby喚醒后， SWD會切換回默認的HCPU
LCPU日志接口
系統ROM在初始化的時候，使用屬于LCPU的UART3作為console接口，波特率為1000000bps，用來打印日志或者輸入命令。建議這個接口保留給LCPU作為日志接口。
HCPU日志接口
HCPU的日志接口可以選擇UART1/2或者SWD，如果需要選擇屬于LCPU的UART3/4/5,則需要確保使用時，LCPU屬于喚醒狀態。
2. 調試方法
這里主要講一下常見的Assert或者HardFault的分析方法，以及死機解決辦法，這里調試器都是使用的Jlink。
設置斷點
當Jlink連接到HCPU/LCPU的時候，通常系統已經初始化完成，如果需要調試初始化，例如冷啟動或者standby睡眠喚醒, 需要將系統停留在盡早的地方。
建議用戶可以修改系統初始化程序，
- HCPU
drivers/cmsis/sf32lb55x/Templates/arm/startup_bf0_hcpu.S
- LCPU
drivers/cmsis/sf32lb55x/Templates/arm/startup_bf0_lcpu.S
在Reset_Handler中的第一條指令去掉注釋 ';', 變?yōu)?
B .
這樣CPU啟動，就會停留在第一條指令，當Jlink連接成功后，可以改變PC寄存器 (+2), 設置所需斷點，從而調試初始化過程。
同樣的方法也可以在其他的地方使用，使系統停留在某個事件發生的時刻，在所懷疑有問題的地方，如果是C文件，加入
_asm("B .");
可以使系統停留在這個指令，這個時候，再連接Jlink, 可以改變PC寄存器 (+2), 繼續調試。
- Note
- 不能使用while(1); 否則系統會優化，將while(1)之后的語句都無效了。
Assert/HardFault 錯誤分析
當錯誤發生的時候，如果開發板有連接SWD到Jlink工具，可以使用tools\crash_dump_analyser\script\save_ram_a0.bat保存RAM，EPIC寄存器和PSRAM的內容到當前路徑，有助于分析死機的原因
- Note
- 需要將jlink的路徑加入Windows環境變量PATH， 如 C:\Program Files (x86)\SEGGER\JLink_v672b，以后可以通過Jlink加載RAM回復死機現場。
通過日志分析
默認SDK會在Assert時通過日志接口輸出斷點行，以及最后的CPU寄存器，根據內容分析即可。注意，如果日志接口是異步輸出，可能出現沒有輸出完整的情況。
Assertion failed at function:app_exit, line number:704 ,(app_node->next != &running_app_list)
===================
Thread Info
===================
thread pri status sp stack size max used left tick error
-------- --- ------- ---------- ---------- ------ ---------- ---
app_watc 25 ready 0x00000100 0x00002800 26% 0x00000008 000
tshell 20 suspend 0x000000f4 0x00001000 13% 0x00000008 000
ble_app 15 suspend 0x000001b4 0x00000400 54% 0x00000007 000
mbox_th 10 suspend 0x00000110 0x00001000 51% 0x00000006 000
ds_proc 12 suspend 0x0000011c 0x00000800 24% 0x00000005 000
ds_mb 11 suspend 0x00000148 0x00000400 32% 0x0000000a 000
touch_th 10 suspend 0x000000ec 0x00000200 59% 0x00000006 000
test 15 suspend 0x0000011c 0x00000400 27% 0x0000000a 000
alarmsvc 8 suspend 0x00000074 0x00000200 22% 0x00000001 000
ulog_asy 30 ready 0x000000ec 0x00000400 36% 0x0000000b 000
tidle 31 ready 0x00000064 0x00000200 19% 0x00000008 000
timer 4 suspend 0x000000e0 0x00000400 23% 0x00000003 000
main 10 suspend 0x000000ec 0x00000800 31% 0x0000000c 000
===================
Mailbox Info
===================
mailbox entry size suspend thread
-------- ---- ---- --------------
g_bf0_si 0000 0016 0
ble_app 0000 0008 1:ble_app
===================
MessageQueue Info
===================
msgqueue entry suspend thread
-------- ---- --------------
uisrv 0000 0
mq_guiap 0000 0
data_mb_ 0000 1:ds_mb
dserv 0000 1:ds_proc
test 0000 1:test
===================
Mutex Info
===================
mutex owner hold suspend thread
-------- -------- ---- --------------
dserv (NULL) 0000 0
tmalck (NULL) 0000 0
alarmsvc (NULL) 0000 0
alm_mgr (NULL) 0000 0
ulog loc (NULL) 0000 0
i2c_bus_ (NULL) 0000 0
i2c_bus_ (NULL) 0000 0
i2c_bus_ (NULL) 0000 0
i2c_bus_ (NULL) 0000 0
spi1 (NULL) 0000 0
===================
Semaphore Info
===================
semaphore v suspend thread
-------- --- --------------
app_tran 000 0
lv_data 001 0
lv_lcd 001 0
lv_epic 001 0
drv_lcd 000 0
fb_sem 000 0
lvlargef 001 0
lvlarge 001 0
btn 001 0
shrx 000 1:tshell
g_sifli_ 000 0
tma525b 000 1:touch_th
aw_tim 000 0
cons_be 000 0
ulog 150 0
heap 001 0
===================
Memory Info
===================
total memory: 260784 used memory : 69096 maximum allocated memory: 96768
===================
MemoryHeap Info
===================
memheap pool size max used size available size
-------- ---------- ------------- --------------
lvlargef 309172 301588 309124
lvlarge 2473392 2201700 2473344
=====================
sp: 0x2006ec08
psr: 0x60000000
r00: 0x00000000
r01: 0x00000000
r02: 0x200bc8f8
r03: 0x0000002a
r12: 0x10069305
lr: 0x100642e9
pc: 0x10020bfa
=====================
fatal error on thread: app_watc?
通過Ozone查看死機現場
如果日志打印沒法分析出死機問題，則可以通過Ozone 這個Segger提供的調試工具分析。它在死機時比Keil更容易通過Jlink Attach到芯片(Keil的配置很容易使芯片重啟，從而破壞死機現場).
Ozone 在板子沒有死機的情況下，也可以通過以下方法Attach上去，并單步調試，類似Keil的功能。但是它的棧解析好像不如Keil的好。

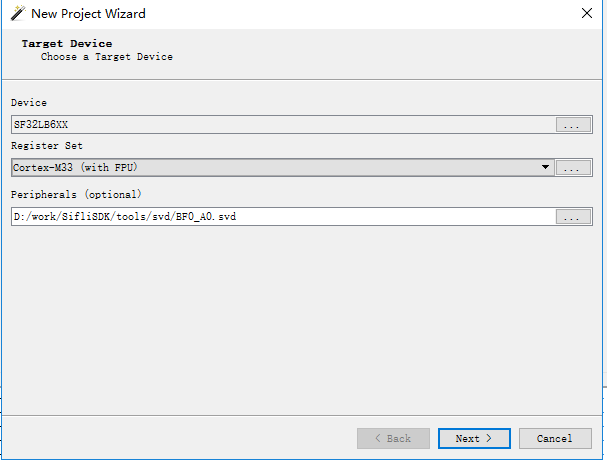

- 新建一個工程，選擇適當?shù)腄evice驅動(ButterFlier 是SF32LB6XX), CPU型號(ButterFlier 是CM33), 以及外設SVD文件(用于看外設寄存器內容，僅供Sifli內部使用，用戶可以忽略，設為空)

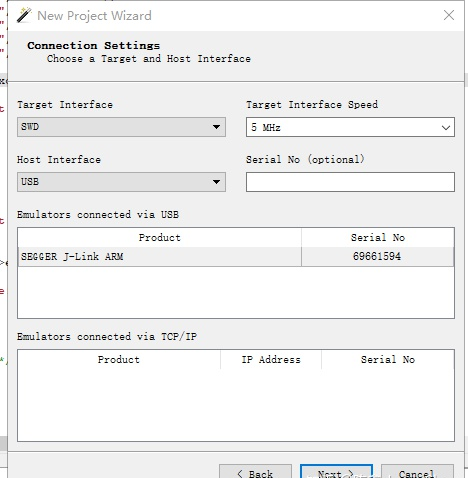

- 下一步選擇Jlink的連接方式，SWD接口

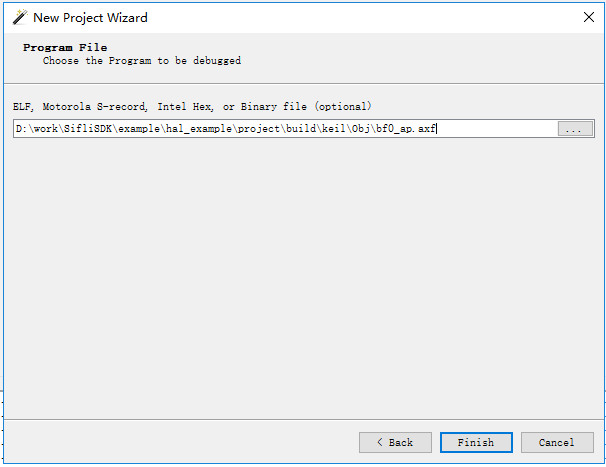

- 選擇燒錄程序的ELF文件，讀取符號信息

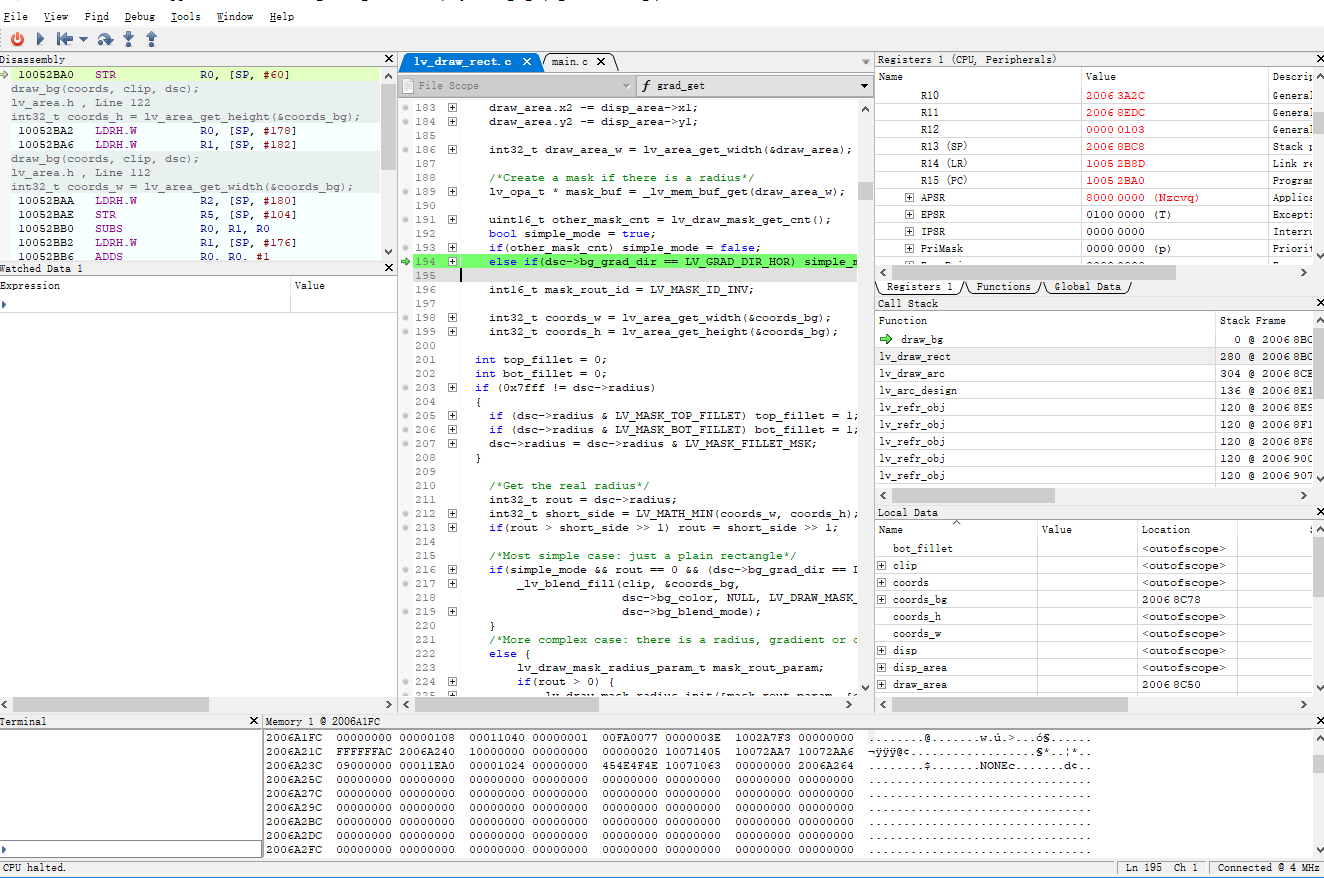

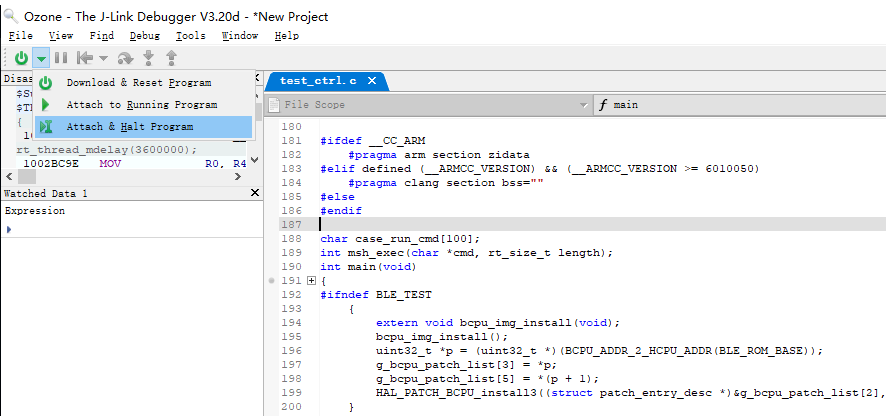

- 工程建立完畢，然后將Ozone 通過Jlink Attach到死機的板子并且Halt住板子
- 然后就可以通過菜單里面的功能，單步調試、變量查看、棧解析等操作，跟Keil類似。
3. 日志接口
通過UART口作為日志輸出
UART口的pinmux配置此處不做贅述，詳見 UART

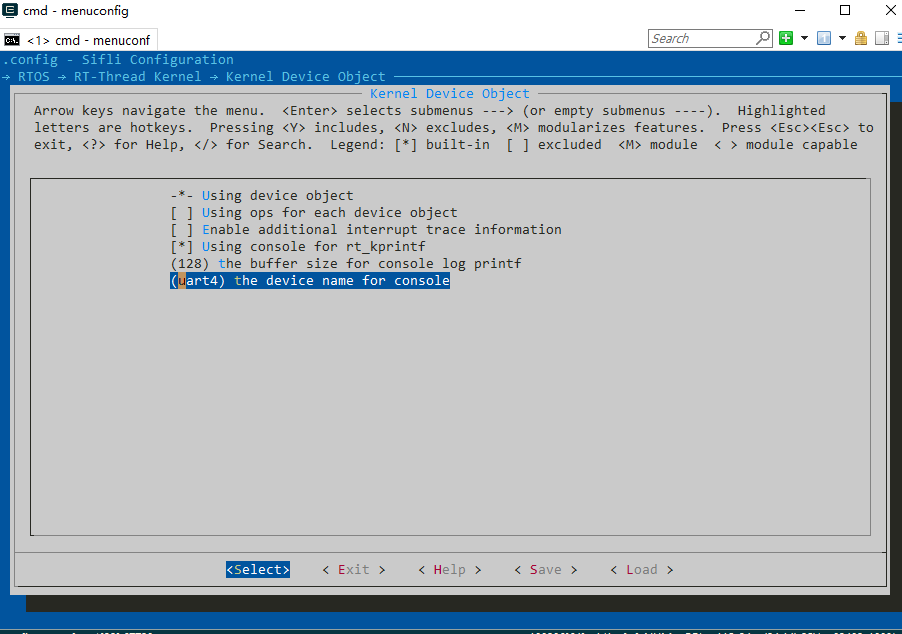

如果使用的是RT-Thread RTOS, 則配置好UART的pinmux后，可以通過如下menuconfig的配置，選擇不同的uart device
另外，SDK 采用ULOG作為通用的日志輸出接口，詳見 日志
通過Jlink作為日志輸出
如果管腳不夠用，則可以通過Jlink的RTT功能作為console口，配置步驟如下(SDK自帶的RT-Thread RTOS已經集成了Segger RTT功能)：

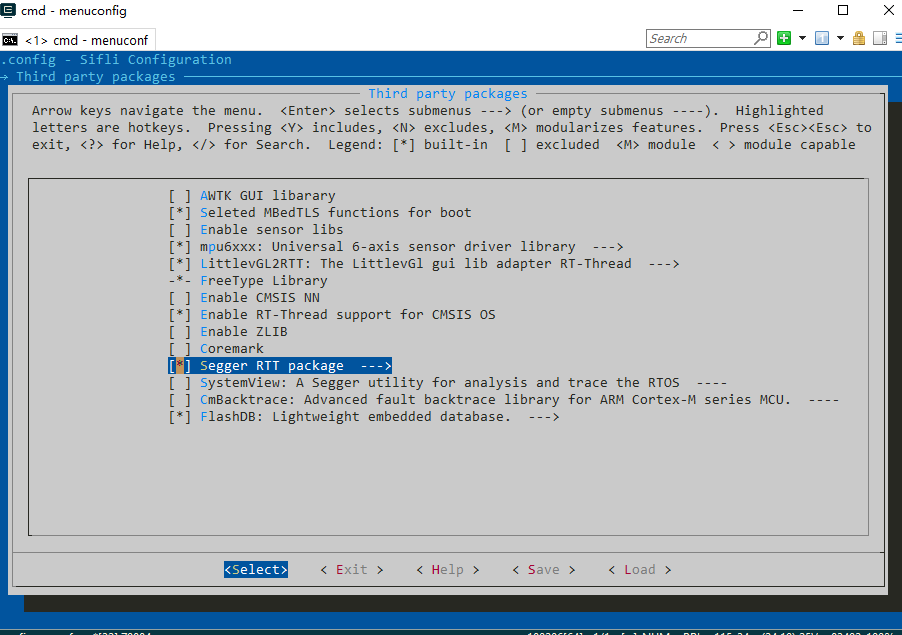

- 通過menuconfig，打開Segger RTT功能(它將自動注冊一個名為segger的rt-device)

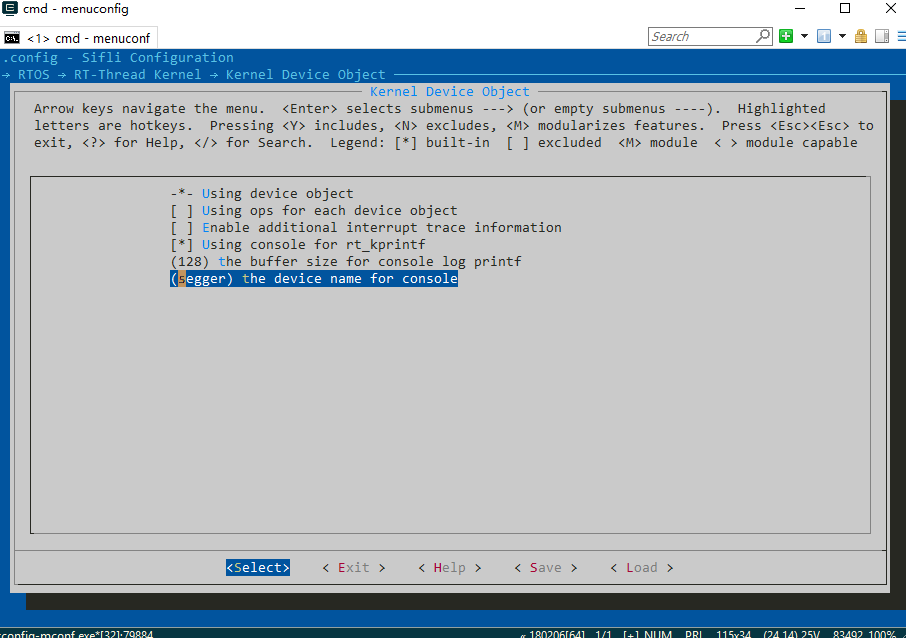

- 將RT-Thread的默認console口指定到segger這個rt-device上

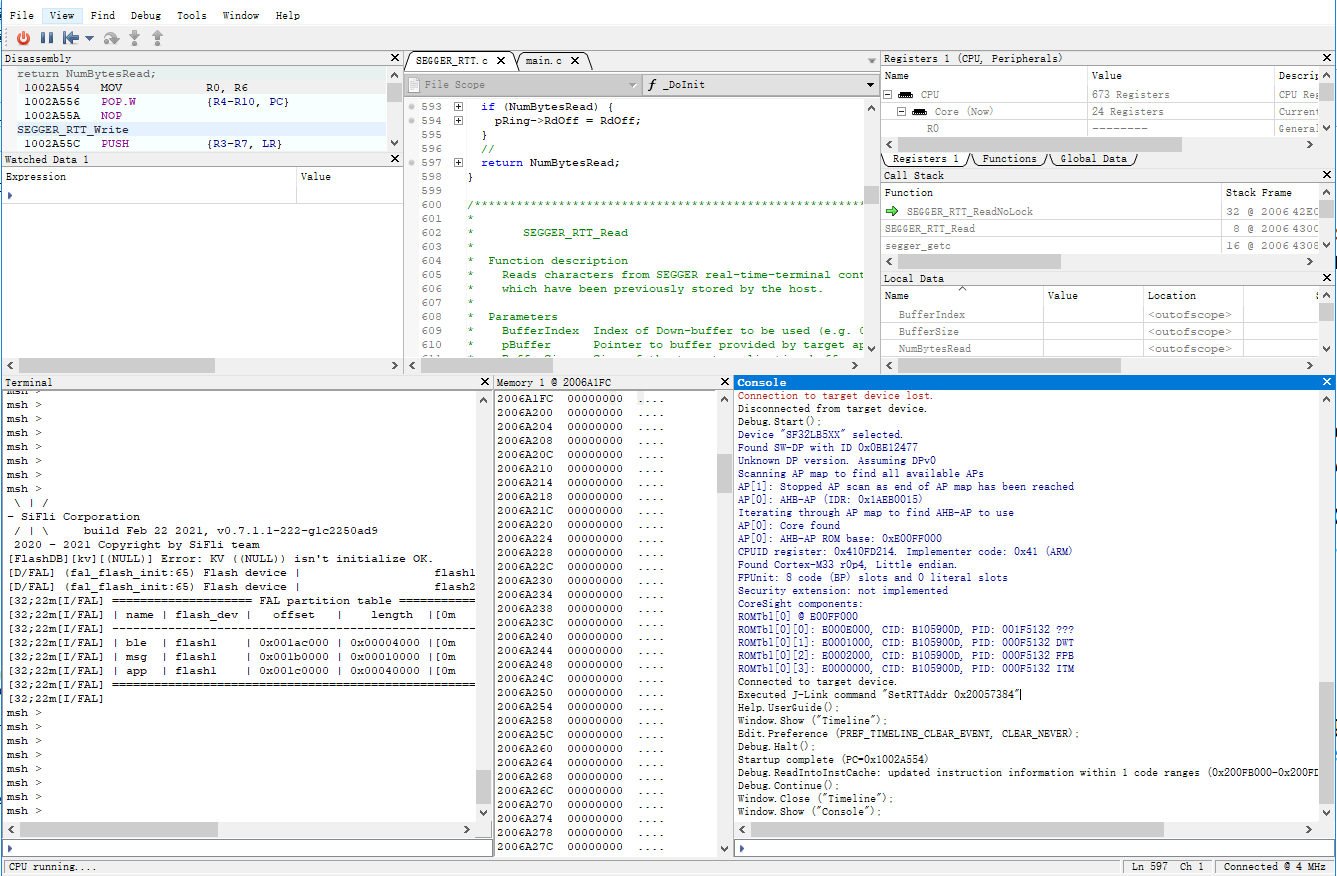

- 通過Ozone連接到板子，如果已經指定了ELF文件Ozone將自動尋找RTT_Ctrlb，否則需要自己指定
4. 使用總線監視器
總線監視器可以監視總線上面的訪問，當條件滿足的時候，產生中斷回掉，這個可以在調試中檢測某塊內存，或者外圍設備的訪問。
使能總線監視器

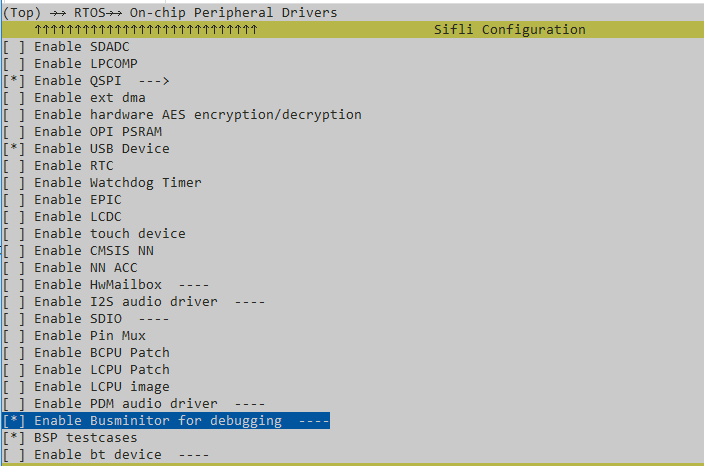

可以通過如下menuconfig的配置，使能總線控制器功能
使用總線監視器
在代碼中，可以添加如下代碼，實現特定的功能：
void busmon_cbk()
{
rt_kprintf("Busmon captured\n");
}
...
dbg_busmon_reg_callback(busmon_cbk);
dbg_busmon_read(0x20080000,1);
dbg_busmon_reg_callback(busmon_cbk);
dbg_busmon_write(0x20080004,3);
dbg_busmon_reg_callback(busmon_cbk);
dbg_busmon_write(0x20080008,2);
