SF32LB52-DevKit-LCD是一款基于SF32LB52x系列芯片模組的開發板，主要用于開發基于SPI/DSPI/QSPI或MCU/8080接口顯示屏的各種應用。 開發板同時搭載模擬MIC輸入，模擬音頻輸出，SDIO接口，USB-C接口，支持TF卡等，為開發者提供豐富的硬件接口資源，可以用于開發各種接口外設的驅動，幫助開發者簡化硬件開發過程和縮短產品的上市時間。

特性列表

該開發板具有以下特性：

1. 模組：板載基于SF32LB52x芯片的SF32LB52x-MOD-N16R8模組，模組配置如下：
   • 標配SF32LB525UC6芯片，內置合封配置為：
     • 8MB OPI-PSRAM，接口頻率144MHz（正式發布可能會改變）
   • 128Mb QSPI-NOR Flash，接口頻率72MHz，STR模式（正式發布可能會改變）
   • 48MHz晶體
   • 32.768KHz晶體
   • 板載天線，或IPEX天線座，通過0歐電阻選擇，默認為板載天線
   • 射頻匹配網絡及其它阻容感器件
2. 專用屏幕接口
   • SPI/DSPI/QSPI，支持DDR模式QSPI，通過22pin FPC和40pin排針引出
   • 8bit MCU/8080，通過22pin FPC和40pin排針引出
   • 支持I2C接口的觸摸屏
3. 音頻
   • 支持模擬MIC輸入
   • 模擬音頻輸出，板載Class-D音頻PA
4. USB
   • Type C接口，支持板載USB轉串口芯片，實現程序下載和軟件DEBUG，可供電
   • Type C接口，支持USB2.0 FS，可供電
5. SD卡
   • 支持采用SPI接口的TF卡，板載Micro SD卡插槽

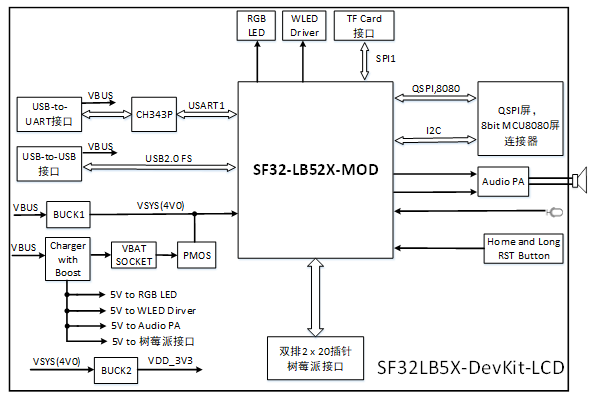

功能框圖

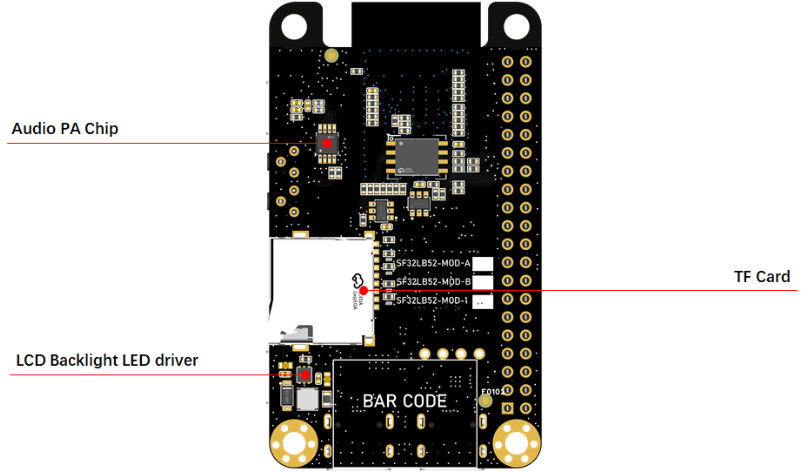

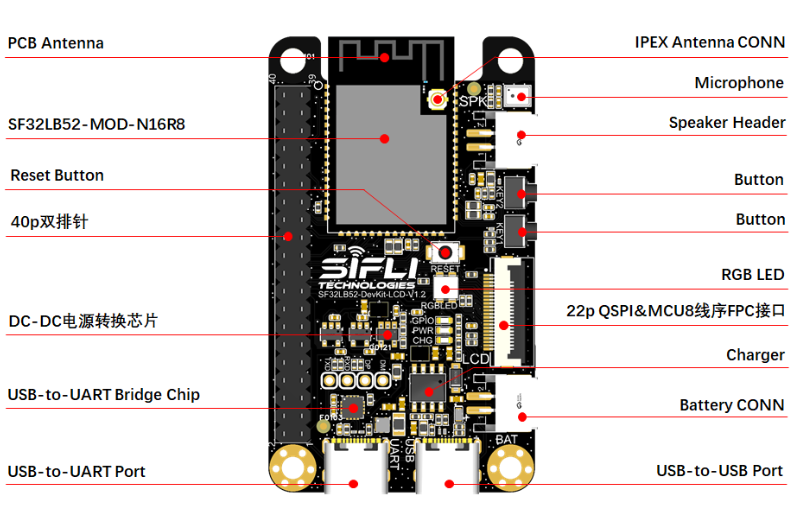

組件介紹

SF32LB52-DevKit-LCD開發板的主板是整個套件的核心，該主板集成了SF32LB52-MOD-N16R8模組，并提供QSPI和MUC8的LCD連接座
